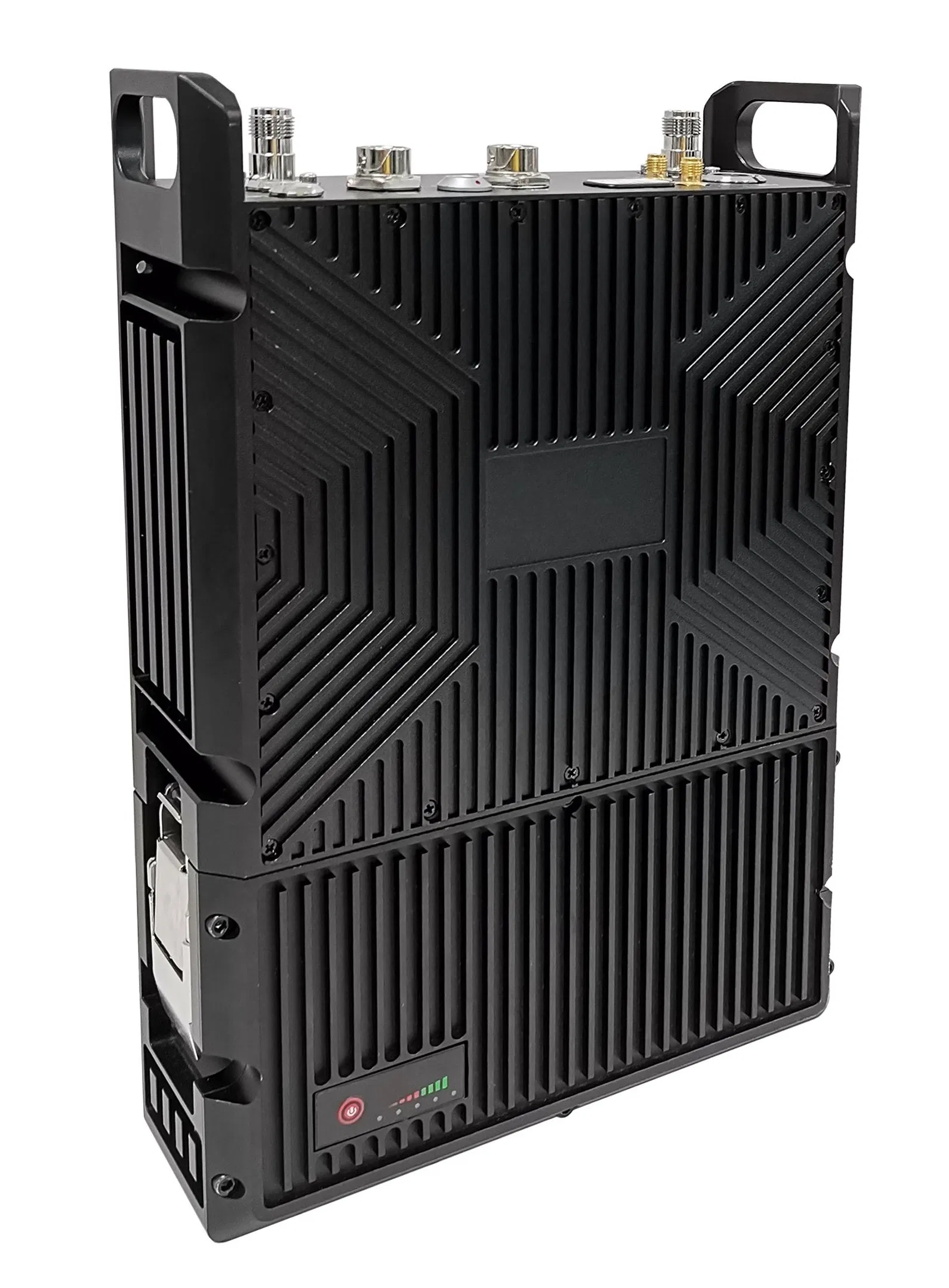

Mesh Radio-NBmesh ซีรี่ย์ของสายไร้สาย narrowband MESH ของสายวิทยุกระเป๋าเป้

วิทยุ/โมดูลตาข่ายคลื่นความถี่แคบ NBMesh series เหมาะสำหรับสถานการณ์เครือข่ายแบบกระจายที่อัตราการให้บริการไม่สูง ระยะการส่งข้อมูลไกล และช่วงการส่งข้อมูลขึ้นอยู่กับการถ่ายทอดแบบหลายฮอป โทโพโลยีเป็นเครือข่ายแบบหลายฮอป ซึ่งประกอบด้วยโหนดกระจายหลายโหนด โครงสร้างมีขนาดกะทัดรัด น้ำหนักเบา ออกแบบบอร์ดเดียว สะดวกสำหรับผู้ใช้ในการรวมเข้ากับอุปกรณ์เทอร์มินัลประเภทต่างๆ เพื่อให้ได้การส่งข้อมูลระยะไกลที่เสถียรและเชื่อถือได้
คุณสมบัติ:
1. การถ่ายทอดแบบหลายฮอป เครือข่ายที่มีประสิทธิภาพ
2. ความเร็วต่ำ ความไวสูง
3. ความถี่ UHF/L/S Band
4. กำลังไฟ RF 2/4/10/20 วัตต์
5. พอร์ต Serial / พอร์ต Network, เสียง/ตำแหน่ง
6. การกระโดดความถี่อัจฉริยะ
วิทยุ/โมดูลตาข่ายคลื่นความถี่แคบ NBMesh series รองรับการกำหนดเส้นทางแบบไดนามิกแบบจุดต่อจุด จุดต่อหลายจุด และหลายจุดต่อหลายจุด การส่งข้อมูลไร้สายแบบถ่ายทอดแบบหลายฮอป ใช้ในกลุ่ม UAV คำสั่งควบคุมการดับเพลิงติดอาวุธ การสื่อสารฉุกเฉิน การสื่อสารทางทะเลของกองเรือ การสื่อสารเครือข่ายแบบจัดระเบียบด้วยตนเองเพื่อป้องกันไฟป่า

ประสิทธิภาพ:
1. ระยะการส่งข้อมูลไกล ความสามารถในการป้องกันการรบกวนสูง
2. การปรับตัวเข้ากับสภาพแวดล้อมที่เคลื่อนที่
3. เลเยอร์แอปพลิเคชันรองรับเทอร์มินัลแอปพลิเคชันพอร์ต Serial/พอร์ต Network ทุกชนิด
4. รองรับการปรับใช้ที่รวดเร็ว การเปลี่ยนแปลงโทโพโลยีเครือข่ายแบบไดนามิก การจัดระเบียบตนเองโดยไม่ต้องใช้เครือข่ายศูนย์กลางและการส่งต่อแบบหลายฮอป
5. ความไวในการรับสัญญาณสูงถึง -117dBm@250KHz BW
6. ความสามารถในการส่งข้อมูลแบบปรับตัวได้ ซึ่งสามารถเลือกโหมดการมอดูเลตและโหมดการเข้ารหัสได้อย่างเหมาะสมตามการเปลี่ยนแปลงของสิ่งแวดล้อม และดำเนินการส่งอัตราข้อมูลแบบปรับตัวได้
7. ความสามารถในการสร้างเครือข่ายที่ยืดหยุ่นและมีประสิทธิภาพ รองรับโปรโตคอล TDMA ช่องเวลาแบบไดนามิก โปรโตคอล CSMA สถานการณ์บริการการวัดและควบคุมแบบรวมศูนย์ที่มีมากกว่า 6 ฮอป และบริการเสียง
8. ไม่จำเป็นต้องกำหนดค่าที่อยู่ IP และไดรเวอร์ ความเข้ากันได้กับโปรโตคอล TCP, UDP ระดับบนสุดอย่างราบรื่น สามารถรับรู้เสียง ไฟล์ และการโต้ตอบข้อมูลอื่นๆ ได้อย่างโปร่งใส

ข้อมูลจำเพาะของวิทยุตาข่ายคลื่นความถี่แคบ NBMesh

แพลตฟอร์ม SDR, รูปคลื่น	9363+7Z020, Mobile Network MANET
เทคโนโลยี MIMO	การเข้ารหัส Space-time, Receive Diversity, TX /RX beamforming
ความถี่ (70M-6GHz ปรับแต่งได้)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ L Band(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ S Band(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ C Band(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
แบนด์วิดท์ช่องสัญญาณ	250k/500k/1MHz(เสาอากาศคู่), 400kHz(เสาอากาศเดี่ยว)
ความไว	-117dBm@250KHz
โหมดการมอดูเลต	BPSK/QPSK/16QAM (Adaptive), OFDM(เสาอากาศคู่)/SCFDE(เสาอากาศเดี่ยว)
อัตราข้อมูลบนอากาศ (เสาอากาศเดี่ยว/ เสาอากาศคู่)	50-250kbps@250kHz(เสาอากาศคู่) 125-500kbps@500kHz(เสาอากาศคู่) 250-1000kbps@1MHz(เสาอากาศคู่)
โหมดการเข้าถึงหลายรายการ	CSMA/TDMA
ช่อง RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
กำลังส่ง	10Watts x2 20Watts x2
Single Hop ระยะการสื่อสาร	30-100 กม. (LOS), 1-30 กม. (เขตเมือง)
โหมดการทำงาน	Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Dynamic routing/Multi-hop relay, Star/Line/Network/Hybrid
ตัวเชื่อมต่อ	พอร์ต Serial (แบบสองทิศทางแบบจุดต่อจุด, แบบทิศทางเดียวแบบจุดต่อหลายจุด)/ พอร์ต Network (unicast, multicast, broadcast)/เสียง, ตำแหน่ง (broadcast)
Single Hop Delay	โดยเฉลี่ย 7mS (1MHz BW)
การเข้ารหัส	DES, AES128/256, SNOW3G/ZUC optional, Chip/TF card encryption customized or external encryption machine
โหมดป้องกันการรบกวน	การเลือกช่องสัญญาณการสแกนสเปกตรัมด้วยตนเอง, การเลือกความถี่อัจฉริยะที่ได้รับการปรับปรุงแบบเต็มแบนด์ (การรับรู้สเปกตรัม)/การกระโดดความถี่แบบปรับตัวได้เต็มแบนด์ FHSS/โหมดโรมมิ่งเสริม
Local/ การจัดการระยะไกล	ความถี่ในการทำงาน, แบนด์วิดท์ช่องสัญญาณ, ID เครือข่าย, การตั้งค่าพารามิเตอร์กำลังส่งและอื่นๆ, การสแกนสเปกตรัม, การแสดงผลแบบเรียลไทม์และบันทึกสถิติของโทโพโลยีเครือข่าย, ความแรงของสนามลิงก์ อัตราส่วนสัญญาณต่อสัญญาณรบกวน, อัปโหลดและดาวน์โหลดทราฟฟิก, ระยะห่างของโหนด, แผนที่อิเล็กทรอนิกส์ GPS/Beidou, การตรวจสอบอุณหภูมิ/แรงดันไฟฟ้า/การรบกวน, การอัปเกรดซอฟต์แวร์ การปิดเสียงและปลุกระยะไกลเสริม
อื่นๆ	เวลาเริ่มต้นน้อยกว่า 28 วินาที และเวลาเข้าถึง/อัปเดต/สลับเครือข่ายน้อยกว่า 1 วินาที ไม่มีข้อจำกัดเกี่ยวกับความจุของผู้ใช้ของระบบเดียว (256 โหนดขึ้นไป) และจำนวนฮอปในเครือข่าย Mesh (ข้อมูล 15+ ฮอป, เสียง 10+ ฮอป, วิดีโอ 8+ ฮอป) การสูญเสียอัตราการส่งข้อมูลทั้งหมดสำหรับมากกว่าสามฮอปน้อยกว่า 70% การติดตามผู้ให้บริการอัตโนมัติ ปรับให้เข้ากับความเบี่ยงเบนความถี่ Doppler ±6kHz รองรับการเคลื่อนที่ การสื่อสารด้วยความเร็วสูงกว่า 7200 กิโลเมตรต่อชั่วโมง (6 Mach, 2000 เมตรต่อวินาที)
ขนาดเครือข่าย/ ความสามารถแบบหลายฮอป	เครือข่ายเดียวมากกว่า 256 โหนด/15 ฮอป
อุณหภูมิในการทำงาน	-40ºC ~+80ºC
ระดับการป้องกัน	IP66, IP67/IP68 ปรับแต่งได้
แรงดันไฟฟ้า/การใช้พลังงาน	18-32VDC/การทำงาน 3-6A/สแตนด์บาย 0.7-0.9A@16.8V, 10Watts x2 18-32VDC/การทำงาน 6-7A/สแตนด์บาย 0.7-0.9A@20V, 20Watts x2
การเลือกพลังงาน	แหล่งจ่ายไฟโดยแบตเตอรี่ Twist-Lock หรือสายเคเบิลหลัก
แบตเตอรี่	10-12/6-8 ชั่วโมงสำหรับแบตเตอรี่ลิเธียมโพลิเมอร์ 427/213Wh (วิทยุ Backpack)
ขนาด/น้ำหนัก	22.9x18.9x6.2cm/3.86kg, พร้อมแบตเตอรี่ 22.2V/213Wh Dual Antenna Backpack
การติดตั้ง/สี	4 รูยึด/ดำ, เทาเหล็ก, เขียวทหารเสริม
อินเทอร์เฟซพื้นฐาน	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input
Push to talk/ อินเทอร์เฟซเสริม	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
ส่วนขยายเครือข่ายเสริม	การกำหนดเส้นทางเครือข่ายสาธารณะ/4G LTE, การรวม WB-NB, ไฟเบอร์, ดาวเทียม
ตัวบ่งชี้สถานะลิงก์	สีแดงค้าง - เครือข่ายไม่ได้เชื่อมต่อ สีแดงกะพริบ - กำลังเริ่มต้น/ไม่ได้เชื่อมต่อกับเครือข่าย สีเขียวค้าง - เครือข่ายเชื่อมต่ออยู่ สีเขียวกะพริบ - Voice PTT ดับ
ตัวบ่งชี้ลิงก์ RSSI	สีเขียวค้าง - คุณภาพลิงก์ดีเยี่ยม สีน้ำเงินค้าง - คุณภาพลิงก์ดี สีเหลืองค้าง - คุณภาพลิงก์ปานกลาง สีม่วงค้าง - คุณภาพลิงก์แย่เล็กน้อย สีแดงค้าง - คุณภาพลิงก์ไม่ดีหรือลิงก์ดับ
อินเทอร์เฟซการจัดการ/ อินเทอร์เฟซควบคุม	การจัดการเครือข่ายบนเว็บ/GUI, API สำหรับอินเทอร์เฟซการพัฒนาทุติยภูมิ/SNMP



             Star Network Topology I                         Star Network Topology II                          Star Network Topology III
