รายละเอียดสินค้า:
|
| พิมพ์: | กลางแจ้ง | ดีเลย์ฮอปเดี่ยว: | เฉลี่ย 6ms (ทิศทางเดียว 20MHz BW) |
|---|---|---|---|
| แบนด์วิดธ์ของช่องสัญญาณ: | 1.25/2.5/5/10/20เมกะเฮิร์ตซ์, 40เมกะเฮิร์ตซ์, 80เมกะเฮิร์ตซ์ | อัตราข้อมูล: | 1-70Mbps/1-130Mbps/1-252Mbps/1-350Mbps |
| การเข้ารหัส: | DES, AES128/256 (ตัวเลือก SM4/SNOW3G/ZUC, การเข้ารหัสชิป/การ์ด TF แบบกำหนดเองหรือเครื่องเข้ารหัสภายน | อุณหภูมิในการทำงาน: | -40°C ~+80°C |
| วีเอชเอฟ/ยูเอชเอฟ (MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | แบนด์ L (GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| เอสแบนด์ (GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | ซีแบนด์ (GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| เน้น: | เครื่องวิทยุ Mimomesh,เครื่องวิทยุสายไร้สาย,สายวิทยุ Mimomesh ในกลางแจ้ง |
||
| สาธารณะ | |
| แพลตฟอร์ม SDR รูปแบบคลื่น | AD936X+FPGA (7Z020,7Z030,7Z035,7Z100) เครือข่ายมือถือ MANET+MIMO |
| เทคโนโลยี MIMO | การรหัสสเปซไทม์ การรับความหลากหลาย การสร้างรังสี TX / RX การ multiplexing สเปเชียล |
| มี ความ สัมผัส | -103dBm@5MHz BW |
| ความกว้างแบนด์วิทของช่องทาง | 1.25/2.5/5/10/20MHz (7Z020, 7Z030) /40MHz (7Z035) /80MHz (7Z100, 40MHz+40MHz) เครื่องรับคลื่นความถี่แอนเทนน์คู่ของการรวมตัวนํา) สามารถตั้งค่าได้ |
| อัตราข้อมูล | 1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, การสร้างรังสีโดย 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) ปรับปรุง, QoS |
| โหมดการปรับเปลี่ยน | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM ปรับปรุง (การตั้งค่าคงที่เป็นตัวเลือก) |
| พลังการออก RF (สนับสนุน TPC, การควบคุมพลังงานการส่ง, ปรับ 1dBm) |
10 วัตต์ × 2 20 วัตต์ × 2 50 วัตต์ × 2 |
| รูปแบบ | การกระจายจุด-จุด / จุด-หลายจุด / มัลติพอยท์-หลายจุดที่ไม่มีศูนย์กลาง ชั้นที่ 2 หรือ 3 ของการนําทางแบบไดนามิก, รีเล่หลายฮอป, ดาว / เส้น / เครือข่าย / ไฮบริด |
| ความช้าของ single hop | อัตราเฉลี่ย 6ms (มุมเดียว, 20MHz BW) |
| การเข้ารหัส | DES, AES128/256 (SM4/SNOW3G/ZUC เป็นตัวเลือก การเข้ารหัสบัตรชิป/TF ที่กําหนดเอง หรือเครื่องเข้ารหัสภายนอก) |
| โหมดป้องกันการขัดขวาง | การเลือกช่องสแกนสเปคตรัมด้วยมือ/การเลือกความถี่แบบฉลาดที่ขยายความถี่เต็มวงจร ((ความรู้ความถี่เต็มวงจร) /การกระโดดความถี่แบบปรับตัวแบบ FHSS / โรมิ่งโหมด, ป้องกันการขัดขวางหลายระดับ |
|
ท้องถิ่น/ การจัดการทางไกล |
ความถี่ในการทํางาน ความกว้างแบนด์วิทของช่องทาง ไอดีเครือข่าย พลังการส่งและการตั้งค่าปารามิเตอร์อื่น ๆ การสแกนสเป็คตรัม การแสดงในเวลาจริง และบันทึกสถิติของโทปโลยีเครือข่ายความเข้มข้นของสนามเชื่อมต่อ สัดส่วนสัญญาณกับเสียง, อัพโหลดและดาวน์โหลดการจราจร, ระยะทางของโน้ด, แผนที่ตําแหน่ง BD / GPS ((GNSS) อิเล็กทรอนิกส์, อุณหภูมิ / โลต / การติดตามการยับยั้ง, การปรับปรุงซอฟต์แวร์ (ความเงียบทางไกลและการตื่นตัวเป็นตัวเลือก) |
| อื่นๆ | เวลาเริ่มต้นน้อยกว่า 28 วินาที และเวลาเข้าถึง/อัพเดท/เปลี่ยนเครือข่ายน้อยกว่า 1 วินาที ไม่จํากัดความจุของผู้ใช้งานของระบบเดียว (256 หน่วยงานหรือมากกว่า) และจํานวนฮอปในเครือข่าย Mesh (ข้อมูล 15+ ฮอป, เสียง 10+ ฮอป, วิดีโอ 8+ ฮอป) การสูญเสียอัตราการถ่ายทอดทั้งหมดสําหรับมากกว่า 3 ลิ้นลับน้อยกว่า 70% การติดตามตัวนําอัตโนมัติ ที่ปรับปรุงให้กับความเบี่ยงเบนความถี่ของด็อปปเลอร์ ± 6kHz การสับเปลี่ยนความถี่ รองรับการสื่อสารทางมือถือในความเร็วที่เกิน 7200 กิโลเมตรต่อชั่วโมง (6 มาค, 2000 เมตรต่อวินาที) |
| แบนด์(70M-6GHz/Uper C-X-Ku ปรับแต่งได้ ความถี่เดียวกันหรือความถี่ที่แตกต่างของ TDD, 2T2R ในวงจรเดียวหรือ 1T2R ในวงจรสอง) | |
| BAND | ระยะความถี่ |
| VHF/UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| แบนด์ L (GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| สาย S (GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| แบนด์ C (GHz) | 4.4-5.0/5.25-585, 4.2-5.2/5.5-6.0/6.4-7.2* |
| (หมายเหตุ: ความแรง RF, ขนาด, น้ําหนักแตกต่างกัน) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| สังคม | |
| อุณหภูมิการทํางาน | -40 °C ~ + 80 °C |
| ระดับการป้องกัน | IP66 (IP67/IP68 ตามความต้องการ) |
| เครื่องจักรกล | |

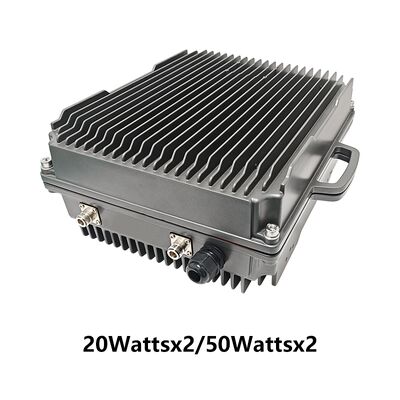

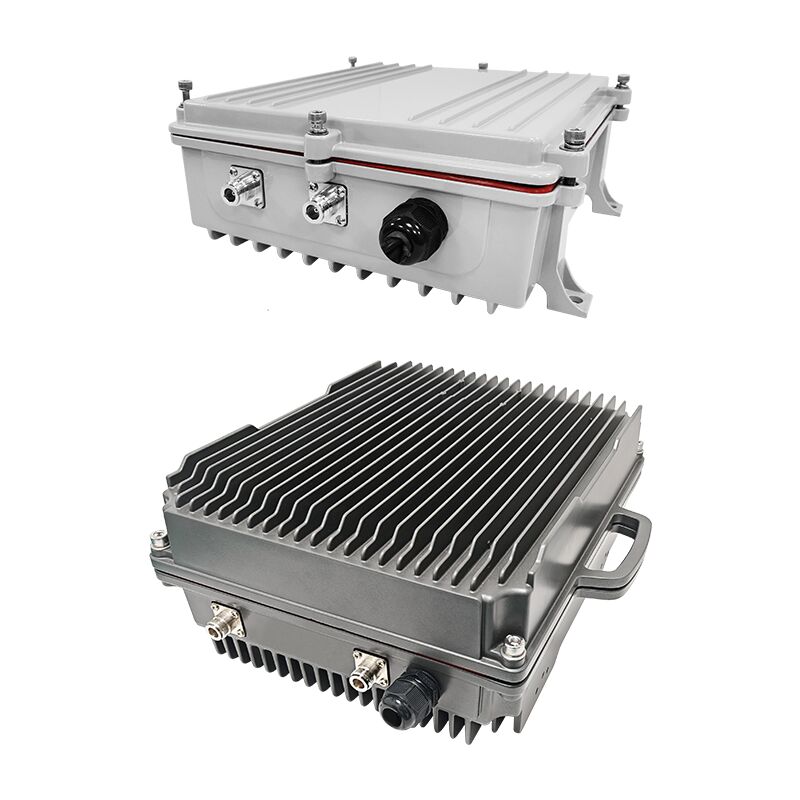

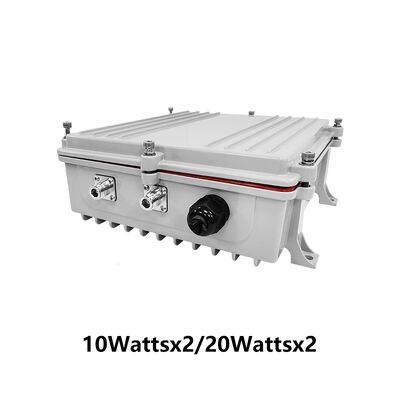

| ขนาด/น้ําหนัก | 31.6x29.2x11.0cm/4.35kg (เหล็กเทา) 38.5x28.5x17.9cm/11.7kg (สีเทาเข้ม) |
| สี | สีเทาเหล็ก สีเทาเข้ม |

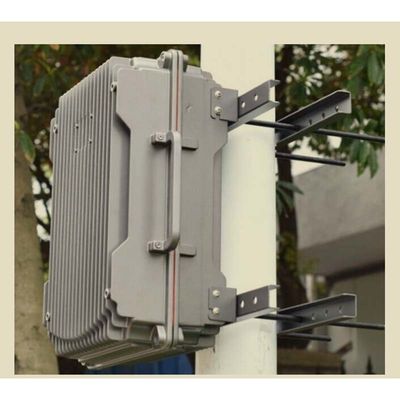

| การติดตั้ง | 4 หลุมติดตั้ง |
| พลัง | |
| โลเตชั่นไฟฟ้า | 18-32V DC, 10Watt × 2 / 20Watt × 2 28-32V DC, 50W × 2 |
| การบริโภคพลังงาน | การทํางาน 3-6A / Standby 0.7-0.9A@24V, 10Watt × 2 การทํางาน 6-7A/การรอ 0.7-0.9A@24V, 20Watt×2 การทํางาน 30A / Standby 0.5-1.7A@28-32V, 50Watt × 2 |
| การเลือกพลังงาน | พลังงานไฟฟ้าโดยสายไฟฟ้าหลัก |
| อินเตอร์เฟซ | |
| อินเตอร์เฟซพื้นฐาน | 2xN RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC input. TTL (UART) / SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) เป็นตัวเลือก สนับสนุนการถ่ายทอดโปร่งใสผ่าน Ethernet และพอร์ตลําดับและรองรับโปรโตคอลการสื่อสารทั้งหมด, รวมถึง MAVLink ความสําคัญของบริการสามารถเลือก |
| ดันไปพูด อินเตอร์เฟซช่วย |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| การขยายเครือข่ายเป็นตัวเลือก | การนําทางเครือข่ายสาธารณะ / 4G LTE, การบูรณาการ WB-NB, ไฟเบอร์, ดาวเทียม |
| การขยายวีดีโอเป็นตัวเลือก | ความช้าต่ํา HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| ตัวชี้ระดับลิงค์ | สีแดงคงที่ - เครือข่ายไม่เชื่อมต่อ ส่องสีแดง - เริ่ม/ไม่เชื่อมต่อกับเครือข่าย สีเขียวคงที่ - เครือข่ายเชื่อมต่อ แป้งสีเขียว - ปุ่ม Push-To-Talk ได้ถูกยืด |
| ตัวชี้แจงเชื่อม RSSI | สีเขียวคงที่ - คุณภาพของลิงค์ดีเยี่ยม สีฟ้าคงที่ คุณภาพของลิงค์ดี สีเหลืองคงที่ - คุณภาพของลิงค์มีขนาดกลาง สีม่วงคง - คุณภาพของลิงค์แย่ลงนิดหน่อย สีแดงคง - คุณภาพของลิงค์ไม่ดี ติด - การเชื่อมต่อถูกตัด |
| อินเตอร์เฟซการจัดการ อินเตอร์เฟซควบคุม |
การจัดการเครือข่ายที่ใช้งานผ่านเว็บ/GUI, API สําหรับอินเตอร์เฟซการพัฒนาที่รอง/SNMP |
