รายละเอียดสินค้า:
|
| พิมพ์: | โมดูล | การเข้ารหัส: | DES, AES128/256 (ตัวเลือก SM4/SNOW3G/ZUC, การเข้ารหัสชิป/การ์ด TF แบบกำหนดเองหรือเครื่องเข้ารหัสภายน |
|---|---|---|---|
| แบนด์วิดธ์ของช่องสัญญาณ: | บรอดแบนด์ 1.25/2.5/5/10/20MHz, การตั้งค่าย่านความถี่แคบ 250k/500k/1MHz | อัตราข้อมูล: | บรอดแบนด์ 1-70Mbps (20MHz BW), การปรับตัวแบบแนร์โรว์แบนด์ 50-1000kbps, QoS |
| อุณหภูมิในการทำงาน: | -40°C ~+80°C | ระดับการป้องกัน: | IP66 (ปรับแต่ง IP67/IP68) |
| วีเอชเอฟ/ยูเอชเอฟ (MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | แบนด์ L (GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| เอสแบนด์ (GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | ซีแบนด์ (GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| เน้น: | โมดูลสตัมป์อุตสาหกรรม,โมดูลสตัมป์เมช,โมดูล Mesh การส่งข้อมูล |
||

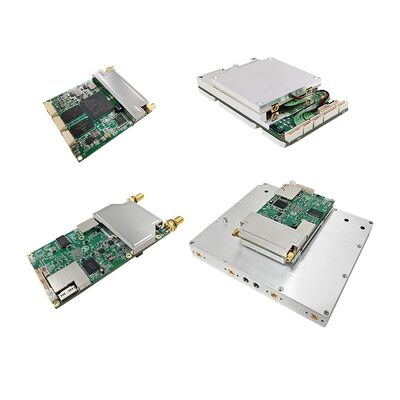

ลิงค์ข้อมูลดิจิทัลไร้สายซีรีส์ DDLmesh ใหม่เป็นผลิตภัณฑ์ส่งสัญญาณวิดีโอและข้อมูลทางไกลราคาประหยัดโดยมีขนาดเล็ก น้ำหนักเบา 2×2 MIMO ฟังก์ชั่นครบครันและมีคลื่นความถี่มากมาย ซีรีส์ DDLmesh ที่ใช้แพลตฟอร์มวิทยุที่กำหนดโดยซอฟต์แวร์ SDR พร้อม 2×2 MIMO ใช้ Beamforming, การรวมอัตราส่วนสูงสุด (MRC), อัลกอริธึมความเป็นไปได้สูงสุด (ML), การเข้ารหัสการตรวจสอบพาริตีความหนาแน่นต่ำ (LDPC), การเลือกความถี่อัจฉริยะ และเทคโนโลยีการข้ามความถี่อัตโนมัติเพื่อให้ได้ประสิทธิภาพความถี่วิทยุที่แข็งแกร่งและการป้องกันการรบกวนที่แข็งแกร่ง
วิทยุลิงค์ดาต้าซีรีส์ DDLmesh ให้ระยะทางไกลเป็นพิเศษ เวลาแฝงต่ำ วิดีโอเครือข่ายหลายช่องสัญญาณแบบสองทิศทาง และข้อมูลและเสียง การส่งสัญญาณไร้สายในตัว เทคโนโลยีรูปคลื่นเลเยอร์ทางกายภาพที่มีการมอดูเลตโค้ดชั้นนำของโลก และการป้องกันการรบกวนที่ยืดหยุ่นและการออกแบบการเข้ารหัสที่ปลอดภัยสำหรับสนามไร้คนขับ ถูกนำไปใช้กับการเชื่อมโยงข้อมูลระยะไกลที่เชื่อถือได้สำหรับ UAV เฮลิคอปเตอร์ หุ่นยนต์ เรือไร้คนขับ ยานพาหนะไร้คนขับ และยานพาหนะพิเศษ
ระบบการใช้งานส่วนใหญ่ประกอบด้วยวิทยุทางอากาศพร้อมกล้องทางอากาศ และวิทยุภาคพื้นดินพร้อมคอมพิวเตอร์ภาคพื้นดิน รวมถึงอุปกรณ์เสริมที่จำเป็น (รวมถึงแหล่งจ่ายไฟ ระบบป้อนเสาอากาศ สายเชื่อมต่อและขั้วต่อ ฯลฯ)
ระบบสามารถส่งวิดีโอ IP/HDMI/SDI/CVBS HD สามรายการพร้อมกันและข้อมูลโปร่งใสสองทางหลายรายการพร้อมกัน (เช่น การควบคุมการบิน/พ็อด, BD/GPS, เสียง ฯลฯ) การเข้ารหัส AES ช่วยให้มั่นใจได้ถึงความปลอดภัยในการส่งข้อมูล
วิทยุกำลังส่งของสถานีสามารถเข้าถึงได้ถึง 40W ให้การเชื่อมโยงการสื่อสารที่เสถียรและเชื่อถือได้
คุณสมบัติ:
> 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, กำลังส่งสามารถเปลี่ยนแปลงได้, รองรับการส่งสัญญาณมือถือความเร็วสูง NLOS, ระยะการส่งข้อมูลแบบเปิดมากกว่า 50 กม.
> สตรีมข้อมูล 70Mbps เทคนิคการจัดสรรบิตแบบไดนามิกที่ปรับเปลี่ยนได้ รองรับวิดีโอ 4K ทางเดียว, 1080P หรือ 720P HD แบบหลายทาง
> พอร์ตอนุกรม 3 พอร์ตและอินเทอร์เฟซวิดีโอ 2 ช่องที่ทำงานพร้อมกัน ตัวควบคุมการบิน เสียง BD/GPS และข้อมูลอื่น ๆ สามารถส่งผ่านวิดีโอได้
> รองรับเทคนิค P2P, P2MP, MP2MP โดยไม่มีศูนย์กลางของไม่มีเจ้านาย / ทาส รองรับ VLAN
> อินเทอร์เฟซการวินิจฉัยเฉพาะที่, เทลเน็ต, การจัดการเครือข่าย อัพเดตเฟิร์มแวร์ไร้สายภายในและระยะไกลผ่าน FTP
> การใช้พลังงานต่ำ ปริมาตรน้อย โครงสร้างน้ำหนักเบา เพาะกายสำหรับ UAV
ข้อมูลจำเพาะ
| ทั่วไป | ||
| แพลตฟอร์ม SDR, รูปคลื่น | 9363 หรือ 9361+7Z020, เครือข่ายมือถือ MANET | |
| เทคโนโลยีมิโม่ | การเข้ารหัสตามเวลา, รับความหลากหลาย, การสร้างลำแสง TX / RX | |
| รับความไว | -103dBm@5MHz ขาวดำ | |
| แบนด์วิดธ์ของช่องสัญญาณ | บรอดแบนด์ 1.25/2.5/5/10/20MHz การตั้งค่าย่านความถี่แคบ 250k/500k/1MHz | |
| อัตราข้อมูล | บรอดแบนด์ 1-70Mbps (20MHz BW), การปรับตัวแบบแนร์โรว์แบนด์ 50-1000kbp, QoS | |
| โหมดการมอดูเลต | TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive (ตัวเลือกการตั้งค่าคงที่) | |
| กำลังขับ RF (รองรับ TPC, การควบคุมกำลังส่ง) |

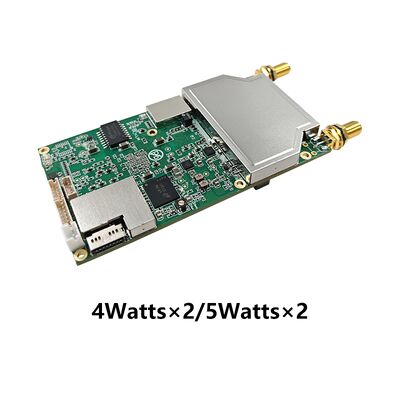

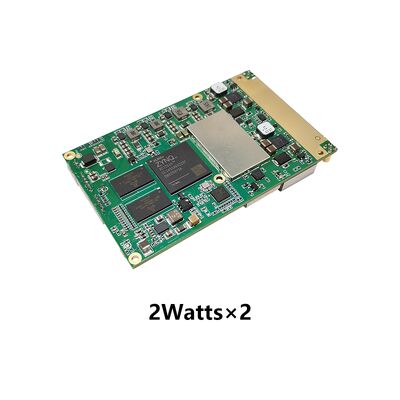

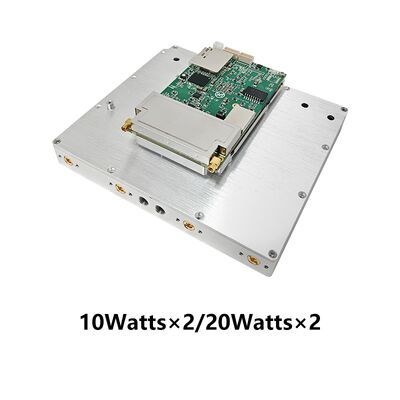

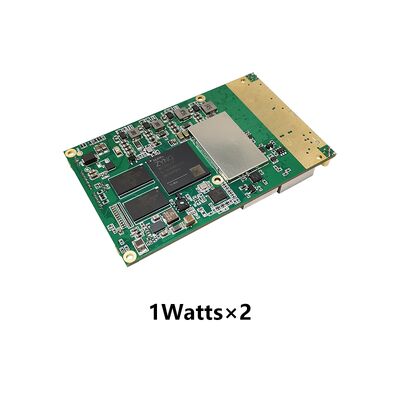

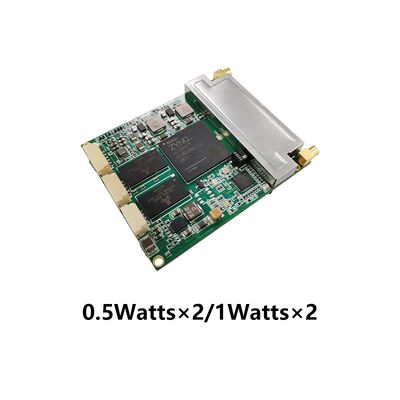

0.25 วัตต์ x2; 0.5 วัตต์x2 1วัตต์x2; 2วัตต์x2 4วัตต์x2; 5วัตต์x2 10วัตต์x2; 20วัตต์x2 |
|
| โหมดการสื่อสาร | การสื่อสาร P2P, P2MP และ MP2MP แบบกระจายอำนาจพร้อมการเชื่อมต่อข้าม รองรับเครือข่าย MESH ขนาดเล็ก (ภายใน 8 โหนด) พร้อมการกำหนดเส้นทางแบบไดนามิกและรีเลย์มัลติฮอป | |
| ดีเลย์ฮอปเดี่ยว | เฉลี่ย 6ms (ทิศทางเดียว 20MHz BW) | |
| การเข้ารหัส | DES, AES128/256 (ตัวเลือก SM4/SNOW3G/ZUC, การเข้ารหัสชิป/การ์ด TF แบบกำหนดเองหรือเครื่องเข้ารหัสภายนอก) | |
| โหมดป้องกันการรบกวน | การเลือกช่องสัญญาณการสแกนสเปกตรัมด้วยตนเอง, การเลือกความถี่อัจฉริยะที่ปรับปรุงเต็มแบนด์ (การรับรู้สเปกตรัม) / การกระโดดความถี่แบบปรับตัวแบบเต็มแบนด์ / โหมดโรมมิ่งเป็นตัวเลือก | |
|
ท้องถิ่น/ การจัดการระยะไกล |
ความถี่ในการทำงาน, แบนด์วิธของช่องสัญญาณ, รหัสเครือข่าย, กำลังส่งและการตั้งค่าพารามิเตอร์อื่นๆ, การสแกนสเปกตรัม, การแสดงผลแบบเรียลไทม์และบันทึกทางสถิติของโทโพโลยีเครือข่าย, อัตราส่วนสัญญาณต่อเสียงรบกวนของสนามลิงก์ที่แรง, อัพโหลดและดาวน์โหลดการรับส่งข้อมูล, ระยะทางของโหนด, แผนที่อิเล็กทรอนิกส์ระบุตำแหน่ง BD/GPS (GNSS), การตรวจสอบอุณหภูมิ/แรงดันไฟฟ้า/การรบกวน, การอัพเกรดซอฟต์แวร์ (ตัวเลือกความเงียบระยะไกลและการปลุก) | |
| คนอื่น | เวลาบูตน้อยกว่า 28 วินาที และเวลาในการเข้าถึง/อัปเดต/เปลี่ยนเครือข่ายน้อยกว่า 1 วินาที ขนาดเครือข่ายน้อยกว่า 8 โหนด และการสูญเสียแบนด์วิธรวมมากกว่าสามฮ็อปน้อยกว่า 70% การติดตามผู้ให้บริการอัตโนมัติ ปรับให้เข้ากับการเปลี่ยนความถี่ Doppler ของการเบี่ยงเบนความถี่ ±6kHz รองรับการสื่อสารเคลื่อนที่ที่ความเร็วสูงกว่า 7200 กิโลเมตรต่อชั่วโมง (Mach 6, 2000 เมตรต่อวินาที) |
|
| วงดนตรี(300M-6GHz ปรับแต่งได้ ความถี่เดียวกันหรือความถี่ที่แตกต่างกันของ 2T2R ที่ย่านความถี่เดียว หรือ 1T2R ที่สามารถเลือกดูอัลแบนด์ได้/การเปลี่ยนแปลงอัจฉริยะ) | ||
| วงดนตรี | ช่วงความถี่ | |
| วีเอชเอฟ/ยูเอชเอฟ | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*เมกะเฮิร์ตซ์ | |
| แอลแบนด์ | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| เอสแบนด์ | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| ซีแบนด์ | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (หมายเหตุ: กำลัง RF, ขนาด, น้ำหนักแตกต่างกัน) | ||
| มิท | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz | |
| ด้านสิ่งแวดล้อม | ||
| อุณหภูมิในการทำงาน | -40°C ~+80°C | |
| ระดับการป้องกัน | IP66 (ปรับแต่ง IP67/IP68) | |
| เครื่องกล | ||
| ขนาด/น้ำหนัก |

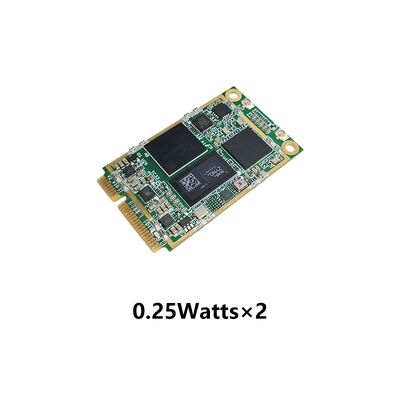

5.1x3.0x0.6ซม./11ก., 0.25วัตต์×2, DDL-นาโน |
|
| การติดตั้ง | 4 รูยึด | |
| พลัง | ||
| แรงดันไฟฟ้า |
3.5-5V DC, 0.25 วัตต์ x2 |
|
| การใช้พลังงาน |
การทำงาน 1-2A/สแตนด์บาย 0.5-1A@3.5-5V, 0.25Watts×2 |
|
| การเลือกพลังงาน | แหล่งจ่ายไฟด้วยสายเคเบิลหลัก | |
| อินเทอร์เฟซ | ||
| อินเทอร์เฟซพื้นฐาน | 2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 อีเธอร์เน็ต 100/1000BaseT, RS232, อินพุต DC TTL (UART), SBUS และ Bluetooth 1.2-230.4Kbps, จุดเชื่อมต่อ Wi-Fi และ BD/GPS (GNSS) รองรับการส่งข้อมูลแบบโปร่งใสผ่านอีเธอร์เน็ตและพอร์ตอนุกรม และโปรโตคอลการสื่อสารทั้งหมด รวมถึง MAVLink ลำดับความสำคัญของบริการที่เลือกได้ | |
| ส่วนขยายเครือข่ายเป็นตัวเลือก | การกำหนดเส้นทางเครือข่ายสาธารณะ/4G LTE, การรวม WB-NB, ไฟเบอร์, ดาวเทียม | |
| ส่วนขยายวิดีโอเป็นตัวเลือก | ความล่าช้าต่ำ HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 | |
| ไฟแสดงสถานะ | สีเขียวคงที่ - เปิดเครื่อง | |
| ตัวบ่งชี้สถานะลิงก์ | สีแดงคงที่ - ไม่ได้เชื่อมต่อเครือข่าย สีแดงกะพริบ - กำลังเริ่ม/ไม่ได้เชื่อมต่อกับเครือข่าย สีเขียวคงที่ - เชื่อมต่อเครือข่ายแล้ว |
|
| ตัวบ่งชี้การเชื่อมโยง RSSI | สีเขียวคงที่ - คุณภาพของลิงก์นั้นยอดเยี่ยม สีฟ้าคงที่ - คุณภาพของลิงก์อยู่ในเกณฑ์ดี สีเหลืองคงที่ - คุณภาพลิงก์อยู่ในระดับปานกลาง สีม่วงคงที่ - คุณภาพลิงก์แย่ลงเล็กน้อย สีแดงคงที่ - คุณภาพของลิงก์ไม่ดี ปิด - ลิงค์ถูกขัดจังหวะ |
|
| ส่วนต่อประสานการจัดการ/ อินเตอร์เฟซการควบคุม |
การจัดการเครือข่ายบนเว็บ/GUI, API สำหรับอินเทอร์เฟซการพัฒนารอง/SNMP | |
