รายละเอียดสินค้า:
|
| ประเภท: | ผ่านอากาศ | ||
|---|---|---|---|
| เน้น: | DDL เครื่องวิทยุมือถือ,เครื่องวิทยุ Mesh OEM,DDL อุปกรณ์สื่อสาร Mesh มือถือ |
||
สายเชื่อมข้อมูลดิจิตอลไร้สายสาย DDL ใหม่เป็นสินค้าส่งวิดีโอและข้อมูลระยะไกลที่ราคาถูกที่มีขนาดเล็ก น้ําหนักเบา 2X2 MIMO มีฟังก์ชันสมบูรณ์ และช่วงความถี่ที่รวยซีรี่ย์ DDL ตามระบบ SDR ที่กําหนดด้วยซอฟต์แวร์, มันใช้การสร้างรังสี, การรวมอัตราขั้นสูงสุด (MRC), อัลการอริทึมความน่าจะเป็นสูงสุด (ML), การตรวจสอบความหนาแน่นต่ํา (LDPC)การเลือกความถี่ที่ฉลาดและเทคโนโลยีกระโดดความถี่ที่อิสระเพื่อบรรลุผลการทํางานความถี่วิทยุที่แข็งแรงและการป้องกันการยับยั้งที่แข็งแรง.
เครื่องวิทยุเชื่อมโยงข้อมูลซีรีส์ DDL ให้บริการระยะทางยาวมาก, ความช้าต่ํา, การถ่ายทอดคลื่นไร้สายแบบบูรณาการในเครือข่ายหลายช่องทางสองทิศเทคโนโลยีรูปคลื่นชั้นฟิสิกส์ที่ปรับปรุงด้วยรหัสชั้นนําของโลก และการออกแบบแบบที่ยืดหยุ่นและปลอดภัยสําหรับการเข้ารหัสสําหรับสนามที่ไม่มีคนใช้, เฮลิคอปเตอร์, โรบอต, เรือไร้คนขับ, ยานไร้คนขับ และยานพิเศษ
ระบบการใช้งานประกอบด้วยวิทยุในอากาศที่มีกล้องในอากาศ และวิทยุบนพื้นดินที่มีคอมพิวเตอร์บนพื้นดินระบบอาหารแอนเทนน์, สายเชื่อมและเครื่องเชื่อม เป็นต้น)
ระบบสามารถส่งวิดีโอ HD IP/HDMI/SDI/CVBS สามครั้งพร้อมกัน และข้อมูลโปร่งสองทางหลายครั้ง (เช่น การควบคุมการบิน/pod, Beidou/GPS, เสียง เป็นต้น)การเข้ารหัส AES รับประกันความปลอดภัยในการส่ง.
อินทรีย์ พลังการส่งของสถานีสามารถถึง 40W, ให้การเชื่อมโยงการสื่อสารที่มั่นคงและน่าเชื่อถือ
ลักษณะ:
1. 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, พลังการส่งสัญญาณสามารถเปลี่ยนแปลงได้, รองรับการส่งสัญญาณมือถือความเร็วสูง NLOS, ระยะทางการส่งสัญญาณเปิดมากกว่า 50 กม.
2. การกระจายข้อมูล 70Mbps, เทคนิคการจัดสรรบิตไดนามิคแบบปรับปรุง การสนับสนุนวิดีโอ HD 4K แบบหนึ่งทาง, 1080P หรือ 720P หลายทาง
3. 3 สายพานลําดับและ 2 อินเตอร์เฟซวีดีโอทํางานในเวลาเดียวกัน, เครื่องควบคุมการบิน, เสียง, GPS และข้อมูลอื่น ๆ สามารถส่งผ่านวีดีโอ.
4. รองรับเทคนิค PtoP, PtoMP, MPtoMP, Centerless of no-master/slave. รองรับ VLAN
5. อินเตอร์เฟซการวินิจฉัยท้องถิ่น, telnet, การจัดการเครือข่าย. อัพเดทฟอร์มแวร์ไร้สายท้องถิ่นและไกลผ่าน FTP
6การใช้พลังงานต่ํา ขนาดเล็ก โครงสร้างเบา
รายละเอียด
| สาธารณะ | ||
| แพลตฟอร์ม SDR รูปแบบคลื่น | 9363 หรือ 9361+7Z020, เครือข่ายโทรศัพท์มือถือ MANET | |
| เทคโนโลยี MIMO | การโค้ดสเปซ-เทมป์ รับความหลากหลาย การสร้างรังสี TX / RX | |
| มี ความ สัมผัส | -103dBm@5MHz BW | |
| ความกว้างแบนด์วิทของช่องทาง | 1.25/2.5/5/10/20MHz แบรดแบนด์ การตั้งค่าแบนด์แคบ 250k/500k/1MHz | |
| อัตราข้อมูล | 1-70Mbps ((20MHz BW) แบรนด์แบนด์, 50-1000kbp แบนด์แคบ | |
| โหมดการปรับเปลี่ยน | TD-COFDM, BPSK/QPSK/16QAM/64QAM ปรับปรุง ((การตั้งค่าคงที่เป็นตัวเลือก) | |
| พลังการออก RF (สนับสนุน TPC การควบคุมพลังงานส่ง) |

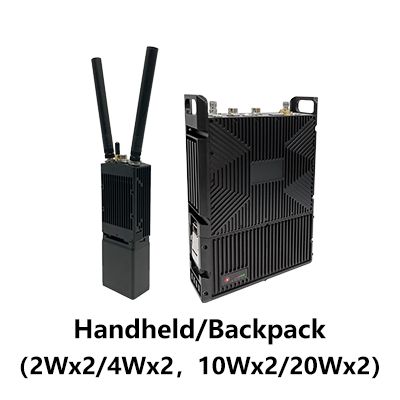

2 วัตต์ x2 (มือถือ/วิทยุ) 10Watt x2 (วิทยุกระเป๋าเป้) 20วัตต์ x2(วิทยุกระเป๋าเป้) |
|
| ซิงค์ฮอป ระยะทางการสื่อสาร |
100-300 KM ((LOS), 1-30 KM ((พื้นที่เมือง) | |
| วิธีการสื่อสาร | การสื่อสารจุดต่อจุด, จุดต่อหลาย และหลายต่อหลายแบบไม่กลางกลางที่มีการเชื่อมโยงข้าม, รองรับการเชื่อมโยงขนาดเล็ก (ภายใน 8 หน่วย) เครือข่าย MESH ด้วยการเคลื่อนไหวแบบไดนามิคและรีเล่หลายฮอป | |
| ความช้าของ single hop | อัตราเฉลี่ย 10mS ((20MHz BW) | |
| การเข้ารหัส | DES, AES128/256, SNOW3G/ZUC เป็นตัวเลือก การเข้ารหัสบัตรชิป/TF ที่กําหนดเอง หรือเครื่องเข้ารหัสภายนอก | |
| โหมดป้องกันการขัดขวาง | การเลือกช่องสแกนสเปคตรัมด้วยมือ การเลือกความถี่แบบฉลาดที่ขยายความถี่เต็มวงจร (ความรู้ความถี่เต็มวงจร) / การกระโดดความถี่แบบปรับตัวแบบวงจรเต็มวงจร / โหมด Roaming เป็นตัวเลือก | |
| การบริหารท้องถิ่น/ทางไกล | ความถี่ในการทํางาน ความกว้างแบนด์วิดของช่องทาง ไอดีเครือข่าย พลังการส่งและการตั้งค่าปารามิเตอร์อื่น ๆ การสแกนสเปคตรัม การแสดงในเวลาจริง และบันทึกสถิติของโทปโลยีเครือข่ายความเข้มข้นของสนามเชื่อมต่อ สัดส่วนสัญญาณกับเสียง, อัพโหลดและดาวน์โหลดจราจร, ระยะทางของหน่วย, แผนที่อิเล็กทรอนิกส์ GPS / Beidou, อุณหภูมิ / โวลเตชั่น / การติดตามการยับยั้ง, การปรับปรุงซอฟต์แวร์ | |
| อื่นๆ | เวลาเริ่มต้นต่ํากว่า 28 วินาที และเวลาเข้าถึง/อัพเดท/เปลี่ยนเครือข่ายต่ํากว่า 1 วินาที ขนาดของเครือข่ายน้อยกว่า 8 หน่วย การติดตามตัวนําทางอัตโนมัติ ปรับตัวต่อการเปลี่ยนแปลงความถี่ของด็อปปเลอร์ ± 6kHz ความหันห่างจากความถี่ รองรับการสื่อสารทางมือถือที่ความเร็วมากกว่า 7200 กิโลเมตรต่อชั่วโมง (Mach 6,2000 เมตรต่อวินาที). |
|
| สายวง(300M-6GHz สามารถปรับแต่งได้ ความถี่เดียวกันหรือความถี่ที่แตกต่างของ 2T2R ในวงจรเดียว หรือ 1T2R ในวงจรสองตัวเลือก / การเปลี่ยนแปลงที่ฉลาด) | ||
| BAND | ระยะความถี่ | |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| L แบนด์ | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| สาย S | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| แบนด์ C | 4.4-5.0/5.25-585, 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (หมายเหตุ: ความแรง RF, ขนาด, น้ําหนักแตกต่างกัน) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz สายไฟฟ้า | |
| สังคม | ||
| อุณหภูมิการทํางาน | -40 °C ~ + 80 °C | |
| ระดับการป้องกัน | IP66, IP67/IP68 ตามความต้องการ | |
| เครื่องจักรกล | ||
| ขนาด/น้ําหนัก |
19.0x6.8x3.8cm/769g พร้อมแบตเตอรี่ 11.1V/77.7Wh มือถือ 27.5x18.9x6.2cm/4.15kg แบตเตอรี่ 22.2V/213Wh กระเป๋าเป้ |
|
| การติดตั้ง/สี | 4 หลุมติดตั้ง / สีดํา สีเทาเหล็ก สีเขียวทหาร | |
| พลัง | ||
| โลเตชั่นไฟฟ้า |
12-36VDC, 2Watt x2/4Watt x2 18-32VDC, 10Watt x2/20Watt x2 |
|
| การบริโภคพลังงาน |
การทํางาน 1-2A/การรอ 0.5-0.7A@12V, 2Watt × 2 การทํางาน 3-6A/การรอ 0.7-0.9A@16.8V, 10Watt x2 |
|
| การเลือกพลังงาน | พลังงานไฟฟ้าโดยสายไฟฟ้าหลัก | |
| แบตเตอรี่ | 8-10/6-8 ชั่วโมงสําหรับแบตเตอรี่ลิธีียมพอลิมเลอร์ 114/77.7Wh (วิทยุมือถือ) | |
| อินเตอร์เฟซ | ||
| อินเตอร์เฟซพื้นฐาน | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input | |
| ดันไปพูด อินเตอร์เฟซช่วย |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG | |
| การขยายเครือข่ายเป็นตัวเลือก | การนําทางเครือข่ายสาธารณะ / 4G LTE, การบูรณาการ WB-NB, ไฟเบอร์, ดาวเทียม | |
| การขยายวีดีโอเป็นตัวเลือก | ความช้าต่ํา HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 | |
| ตัวชี้ระดับลิงค์ | สีแดงคงที่ - เครือข่ายไม่เชื่อมต่อ ส่องสีแดง - เริ่ม/ไม่เชื่อมต่อกับเครือข่าย สีเขียวคงที่ - เครือข่ายเชื่อมต่อ สีเขียวสับ - เสียง PTT ติด |
|
| ตัวชี้แจงเชื่อม RSSI | สีเขียวคงที่ - คุณภาพของลิงค์ดีเยี่ยม สีฟ้าคงที่ คุณภาพของลิงค์ดี สีเหลืองคงที่ - คุณภาพของลิงค์มีขนาดกลาง สีม่วงคง - คุณภาพของลิงค์แย่ลงนิดหน่อย สีแดงคงที่ - คุณภาพของลิงค์ไม่ดีหรือลิงค์ไม่ทํางาน |
|
| อินเตอร์เฟซการจัดการ อินเตอร์เฟซควบคุม |
การจัดการเครือข่ายที่ใช้งานผ่านเว็บ/GUI, API สําหรับอินเตอร์เฟซการพัฒนาที่รอง/SNMP | |
แอนเทนนาไม้ แอนเทนนาติดรถยนต์ แอนเทนนาอัตราการเพิ่มสูงแบบครอบคลุม แอนเทนนาอัตราการเพิ่มสูงแบบทิศทาง แอนเทนนาทิศทางการสื่อสารระยะไกล แพลตฟอร์มการติดตามอัตโนมัติ
