รายละเอียดสินค้า:
|
| พิมพ์: | มือถือ | ดีเลย์ฮอปเดี่ยว: | เฉลี่ย 6ms (ทิศทางเดียว 20MHz BW) |
|---|---|---|---|
| แบนด์วิดธ์ของช่องสัญญาณ: | 1.25/2.5/5/10/20เมกะเฮิร์ตซ์, 40เมกะเฮิร์ตซ์, 80เมกะเฮิร์ตซ์ | อัตราข้อมูล: | 1-70Mbps/1-130Mbps/1-252Mbps/1-350Mbps |
| การเข้ารหัส: | DES, AES128/256 (ตัวเลือก SM4/SNOW3G/ZUC, การเข้ารหัสชิป/การ์ด TF แบบกำหนดเองหรือเครื่องเข้ารหัสภายน | อุณหภูมิในการทำงาน: | -40°C ~+80°C |
| วีเอชเอฟ/ยูเอชเอฟ (MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | แบนด์ L (GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| เอสแบนด์ (GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | ซีแบนด์ (GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| เน้น: | เครื่องวิทยุเครือข่าย Mesh กันน้ํา,เครือข่ายวิทยุเครือข่าย 180Mbps,เครื่องวิทยุเครือข่าย 180Mbps |
||
| ทั่วไป | |
| แพลตฟอร์ม SDR, รูปคลื่น | AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), เครือข่ายมือถือ MANET+MIMO |
| เทคโนโลยี MIMO | การเข้ารหัส Space-time, Receive Diversity, TX /RX beamforming, Spatial multiplexing |
| ความไวในการรับ | -103dBm@5MHz BW |
| แบนด์วิดท์ช่องสัญญาณ | 1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, ตัวรับส่งสัญญาณความถี่เสาอากาศคู่ 40MHz+40MHz ของ carrier aggregation), ปรับแต่งได้ |
| อัตราข้อมูล | 1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, beamforming โดย 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptive, QoS |
| โหมดการปรับสัญญาณ | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptive (ตั้งค่าแบบคงที่เป็นตัวเลือก) |
| กำลังส่ง RF (รองรับ TPC, การควบคุมกำลังส่ง, ปรับได้ 1dBm) |

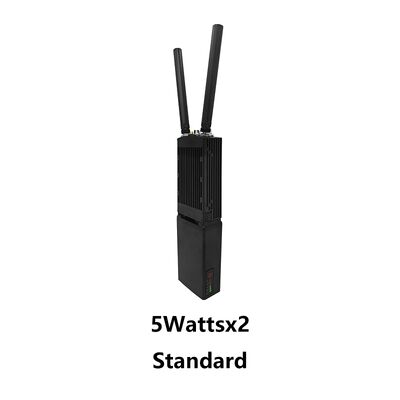

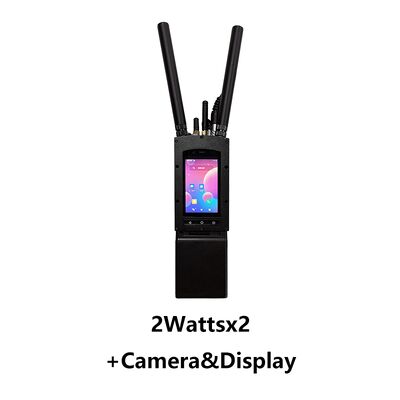

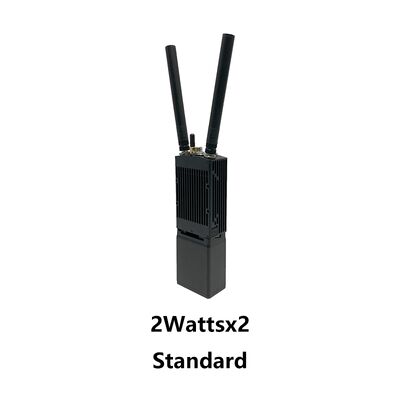

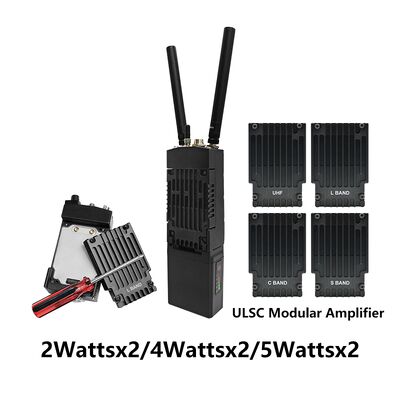

2Watts×2 4Watts×2 5Watts×2 |
| โหมด | Distributed centerless Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Layer 2 หรือ 3 ของ Dynamic routing, Multi-hop relay, Star/Line/Network/Hybrid |
| Single Hop Delay | โดยเฉลี่ย 6ms (Unidirectional, 20MHz BW) |
| การเข้ารหัส | DES, AES128/256 (SM4/SNOW3G/ZUC เป็นตัวเลือก, การเข้ารหัสชิป/การ์ด TF ที่กำหนดเอง หรือเครื่องเข้ารหัสภายนอก) |
| โหมดป้องกันการรบกวน | การเลือกช่องสัญญาณการสแกนสเปกตรัมด้วยตนเอง/การเลือกความถี่อัจฉริยะที่ได้รับการปรับปรุงแบบเต็มแบนด์ (การรับรู้สเปกตรัม)/การกระโดดความถี่แบบปรับได้เต็มแบนด์ FHSS/โหมด Roaming, การป้องกันการรบกวนหลายระดับ |
|
การจัดการภายใน/ การจัดการระยะไกล |
การตั้งค่าพารามิเตอร์ความถี่ในการทำงาน, แบนด์วิดท์ช่องสัญญาณ, ID เครือข่าย, กำลังส่ง และอื่นๆ, การสแกนสเปกตรัม, การแสดงผลแบบเรียลไทม์และบันทึกสถิติของโทโพโลยีเครือข่าย, สัญญาณความแรงของลิงก์ต่ออัตราส่วนสัญญาณต่อสัญญาณรบกวน, การรับส่งข้อมูลอัปโหลดและดาวน์โหลด, ระยะห่างของโหนด, แผนที่อิเล็กทรอนิกส์ตำแหน่ง BD/GPS(GNSS), การตรวจสอบอุณหภูมิ/แรงดันไฟฟ้า/การรบกวน, การอัปเกรดซอฟต์แวร์ (ตัวเลือกการปิดเสียงและปลุกระยะไกล) |
| อื่นๆ | เวลาเริ่มต้นน้อยกว่า 28 วินาที และเวลาเข้าถึง/อัปเดต/สลับเครือข่ายน้อยกว่า 1 วินาที; ไม่มีข้อจำกัดเกี่ยวกับความจุของผู้ใช้ของระบบเดียว (256 โหนดขึ้นไป) และจำนวนฮ็อปในเครือข่าย Mesh (ข้อมูล 15+ ฮ็อป, เสียง 10+ ฮ็อป, วิดีโอ 8+ ฮ็อป); การสูญเสียอัตราการส่งข้อมูลทั้งหมดสำหรับมากกว่าสามฮ็อปน้อยกว่า 70%; การติดตามคลื่นพาหะอัตโนมัติ ปรับให้เข้ากับการเบี่ยงเบนความถี่ Doppler ที่ ±6kHz frequency offset รองรับการสื่อสารเคลื่อนที่ด้วยความเร็วสูงกว่า 7200 กิโลเมตรต่อชั่วโมง (6 Mach, 2000 เมตรต่อวินาที) |

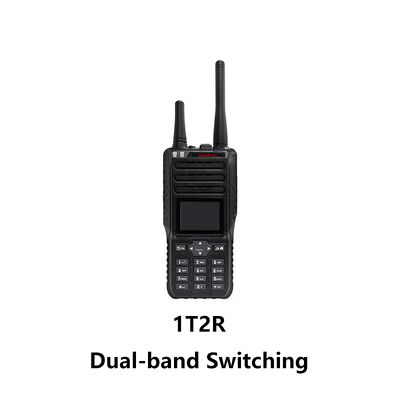

| แบนด์(70M-6GHz/Uper C-X-Ku ปรับแต่งได้ ความถี่เดียวกันหรือความถี่ที่แตกต่างกันของ TDD, 2T2R ที่แบนด์เดียวหรือ 1T2R ที่ดูอัลแบนด์) | |
| BAND | ช่วงความถี่ |
| VHF/UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L Band (GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S Band (GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C Band (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| (หมายเหตุ: กำลัง RF, ขนาด, น้ำหนักแตกต่างกัน) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40ºC ~+80ºC |
| ระดับการป้องกัน | IP66 (IP67/IP68 ปรับแต่งได้) |
| ทางกล | |

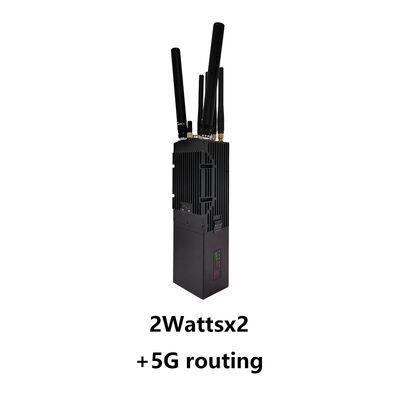

| ขนาด/น้ำหนัก | 19.0x6.8x3.8cm/769g, พร้อมแบตเตอรี่ 11.1V/77.7Wh 26.0x6.8x3.8cm/1.04kg, พร้อมแบตเตอรี่ 11.1V/114Wh 20.7x6.9x5.5cm/1.30kg, พร้อมแบตเตอรี่ 11.1V/114Wh (5G Routing) 21.0x6.8x5.2cm/972g, พร้อมแบตเตอรี่ 11.1V/77.7Wh (Four-band) 15.5x6.6x3.2cm/430g, มีแบตเตอรี่ลิเธียม ไม่รวมเสาอากาศและคลิปหนีบด้านหลัง |
| สี | สีดำ (สีเทาเหล็ก, สีเขียวทหารเป็นตัวเลือก) |
| การติดตั้ง | แบบพกพา |
| พลังงาน | |
| แรงดันไฟฟ้า | 12-36V DC, 2Watts×2/4Watts×2/5Watts×2 |
| การใช้พลังงาน | การทำงาน 1-2A/สแตนด์บาย 0.4-0.6A@12V, 2Watts×2 การทำงาน 2-4A/สแตนด์บาย 0.5-0.7A@12V, 4Watts×2/5Watts×2 |
| การเลือกพลังงาน | 6-8 ชั่วโมงสำหรับแบตเตอรี่ลิเธียมโพลิเมอร์ 77.7Wh (ค่าเริ่มต้น); 8-10 ชั่วโมงสำหรับแบตเตอรี่ลิเธียมโพลิเมอร์ 114Wh |
| อินเทอร์เฟซ | |
| อินเทอร์เฟซพื้นฐาน | 2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC input. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) เป็นตัวเลือก รองรับการส่งผ่านโปร่งใสผ่าน Ethernet และพอร์ตอนุกรม และรองรับโปรโตคอลการสื่อสารทั้งหมด รวมถึง MAVLink สามารถเลือกการจัดลำดับความสำคัญของบริการได้ |

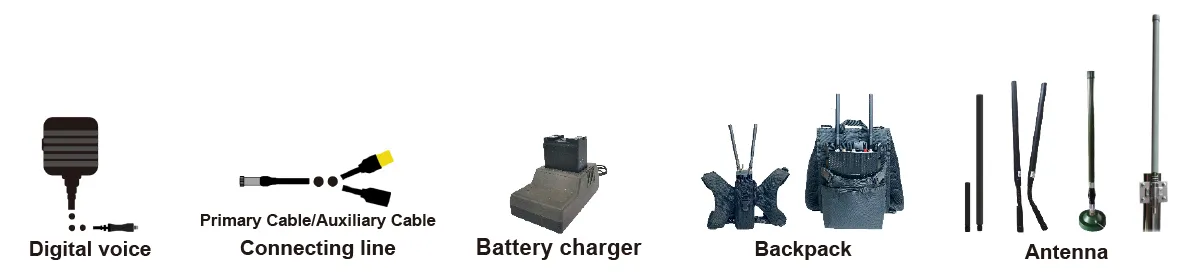

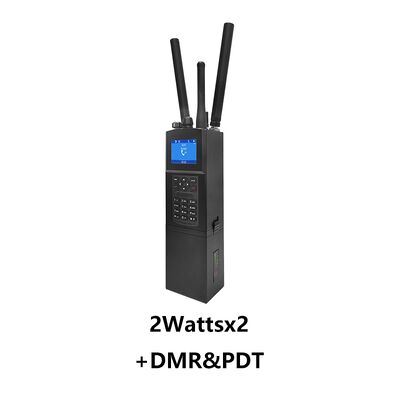

| Push to talk/ อินเทอร์เฟซเสริม |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| ส่วนขยายเครือข่ายเป็นตัวเลือก | Public Network Routing/4G LTE, WB-NB integration, Fiber, Satellite |

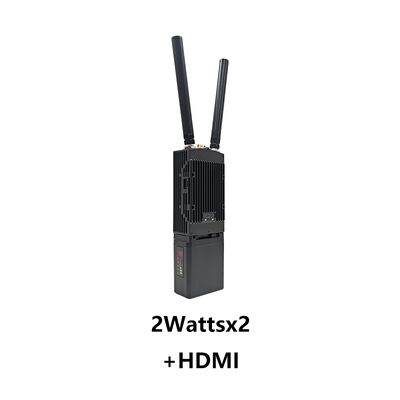

| ส่วนขยายวิดีโอเป็นตัวเลือก | Low Delay HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| ตัวบ่งชี้สถานะลิงก์ | สีแดงค้าง - เครือข่ายไม่ได้เชื่อมต่อ สีแดงกะพริบ - กำลังเริ่มต้น/ไม่ได้เชื่อมต่อกับเครือข่าย สีเขียวค้าง - เครือข่ายเชื่อมต่ออยู่ สีเขียวกะพริบ - Push-To-Talk ถูกกด |
| ตัวบ่งชี้ลิงก์ RSSI | สีเขียวค้าง - คุณภาพของลิงก์ดีเยี่ยม สีน้ำเงินค้าง - คุณภาพของลิงก์ดี สีเหลืองค้าง - คุณภาพของลิงก์ปานกลาง สีม่วงค้าง - คุณภาพของลิงก์แย่ลงเล็กน้อย สีแดงค้าง - คุณภาพของลิงก์ไม่ดี ปิด - ลิงก์ถูกขัดจังหวะ |
| อินเทอร์เฟซการจัดการ/ อินเทอร์เฟซควบคุม |
การจัดการเครือข่ายบนเว็บ/GUI, API สำหรับอินเทอร์เฟซการพัฒนาทุติยภูมิ/SNMP |
