รายละเอียดสินค้า:
|
| พิมพ์: | ผ่านอากาศ | การเข้ารหัส: | DES, AES128/256 (ตัวเลือก SM4/SNOW3G/ZUC, การเข้ารหัสชิป/การ์ด TF แบบกำหนดเองหรือเครื่องเข้ารหัสภายน |
|---|---|---|---|
| แบนด์วิดธ์ของช่องสัญญาณ: | บรอดแบนด์ 1.25/2.5/5/10/20MHz, การตั้งค่าย่านความถี่แคบ 250k/500k/1MHz | อัตราข้อมูล: | บรอดแบนด์ 1-70Mbps (20MHz BW), การปรับตัวแบบแนร์โรว์แบนด์ 50-1000kbps, QoS |
| อุณหภูมิในการทำงาน: | -40°C ~+80°C | ระดับการป้องกัน: | IP66 (ปรับแต่ง IP67/IP68) |
| วีเอชเอฟ/ยูเอชเอฟ (MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | แบนด์ L (GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| เอสแบนด์ (GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | ซีแบนด์ (GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| เน้น: | DDL uhf เครือข่าย Mesh,IP68 เครือข่าย Mesh UHF กันน้ํา,DDL ระบบวิทยุ HF ในอากาศ |
||

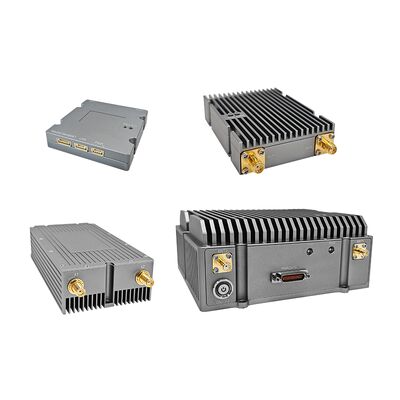

DDLmesh series wireless digital data link รุ่นใหม่เป็นผลิตภัณฑ์ส่งข้อมูลวิดีโอและข้อมูลระยะไกลราคาประหยัด ขนาดเล็ก น้ำหนักเบา 2×2 MIMO ฟังก์ชันครบครัน และย่านความถี่มากมาย DDLmesh series อิงตามแพลตฟอร์มวิทยุที่กำหนดโดยซอฟต์แวร์ SDR พร้อม 2×2 MIMO ใช้เทคโนโลยี Beamforming, Maximal Ratio Combining(MRC), Maximal Likelihood(ML) algorithm, low density parity check(LDPC) coding, การเลือกความถี่อัจฉริยะ และเทคโนโลยีการกระโดดความถี่อัตโนมัติเพื่อให้ได้ประสิทธิภาพความถี่วิทยุที่แข็งแกร่งและป้องกันการรบกวนที่แข็งแกร่ง
วิทยุเชื่อมโยงข้อมูล DDLmesh series ให้การส่งข้อมูลวิดีโอและข้อมูลเครือข่ายหลายช่องทางแบบสองทิศทางที่มีระยะทางไกลเป็นพิเศษ ดีเลย์ต่ำ เทคโนโลยีคลื่นความถี่ชั้นกายภาพที่ทันสมัยที่สุดในโลก และการออกแบบการเข้ารหัสที่ปลอดภัยและป้องกันการรบกวนที่ยืดหยุ่นสำหรับภาคสนามไร้คนขับถูกนำไปใช้กับลิงก์ข้อมูลระยะไกลที่เชื่อถือได้สำหรับ UAV, เฮลิคอปเตอร์, หุ่นยนต์, เรือไร้คนขับ, ยานพาหนะไร้คนขับ และยานพาหนะพิเศษ
ระบบแอปพลิเคชันส่วนใหญ่ประกอบด้วยวิทยุบนอากาศพร้อมกล้องบนอากาศ และวิทยุภาคพื้นดินพร้อมคอมพิวเตอร์ภาคพื้นดิน รวมถึงอุปกรณ์เสริมที่จำเป็น (รวมถึงแหล่งจ่ายไฟ ระบบป้อนเสาอากาศ สายเชื่อมต่อ และขั้วต่อ ฯลฯ)
ระบบสามารถส่งวิดีโอ HD IP/HDMI/SDI/CVBS สามรายการพร้อมกันและข้อมูลโปร่งใสสองทางหลายรายการ (เช่น การควบคุมการบิน/พ็อด, BD/GPS, เสียง ฯลฯ) การเข้ารหัส AES ช่วยให้มั่นใจในความปลอดภัยในการส่งข้อมูล
กำลังส่งของสถานีวิทยุสามารถเข้าถึงได้ถึง 40W ทำให้มีลิงก์การสื่อสารที่เสถียรและเชื่อถือได้
คุณสมบัติ:
> 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, สามารถเปลี่ยนกำลังส่งได้ รองรับการส่งข้อมูลมือถือความเร็วสูง NLOS, ระยะการส่งข้อมูลเปิดมากกว่า 50 กม.
> สตรีมข้อมูล 70Mbps, เทคนิคการจัดสรรบิตแบบไดนามิกแบบปรับได้ รองรับวิดีโอ 4K ทางเดียว, วิดีโอ HD 1080P หรือ 720P หลายทาง
> พอร์ตซีเรียล 3 พอร์ตและอินเทอร์เฟซวิดีโอ 2 พอร์ตทำงานพร้อมกัน, ตัวควบคุมการบิน, เสียง, BD/GPS และข้อมูลอื่นๆ สามารถส่งพร้อมกับวิดีโอได้
> รองรับเทคนิค P2P, P2MP, MP2MP, ไม่มีศูนย์กลางหรือไม่มีมาสเตอร์/สเลฟ รองรับ VLAN
> อินเทอร์เฟซการวินิจฉัยในเครื่อง, telnet, การจัดการเครือข่าย การอัปเดตเฟิร์มแวร์ไร้สายในเครื่องและระยะไกลผ่าน FTP
> ใช้พลังงานต่ำ โครงสร้างขนาดเล็ก น้ำหนักเบา สร้างตัวเครื่องสำหรับ UAV
ข้อมูลจำเพาะ
| ทั่วไป | ||
| แพลตฟอร์ม SDR, รูปคลื่น | 9363 หรือ 9361+7Z020, เครือข่ายมือถือ MANET | |
| เทคโนโลยี MIMO | การเข้ารหัส Space-time, Receive Diversity, TX /RX beamforming | |
| ความไวในการรับ | -103dBm@5MHz BW, -117dBm@250KHz | |
| แบนด์วิดท์ช่องสัญญาณ | 1.25/2.5/5/10/20MHz Broadband, การตั้งค่า Narrowband 250k/500k/1MHz | |
| อัตราข้อมูล | 1-70Mbps (20MHz BW) Broadband, 50-1000kbps narrowband Adaptive, QoS | |
| โหมดการปรับ | TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive (การตั้งค่าแบบคงที่เป็นตัวเลือก) | |
| กำลังขับ RF (รองรับ TPC, การควบคุมกำลังส่ง) |
0.25Watts x2; 0.5Watts x2 30Watts x2; 40Watts x2 |
|
| โหมดการสื่อสาร | การสื่อสารแบบกระจายอำนาจ P2P, P2MP และ MP2MP พร้อมการเชื่อมต่อข้ามรองรับเครือข่าย MESH ขนาดเล็ก (ภายใน 8 โหนด) พร้อมการกำหนดเส้นทางแบบไดนามิกและรีเลย์หลายฮอป | |
| Single Hop Delay | โดยเฉลี่ย 6ms (ทิศทางเดียว, 20MHz BW) | |
| การเข้ารหัส | DES, AES128/256 (SM4/SNOW3G/ZUC เป็นตัวเลือก, การเข้ารหัสชิป/การ์ด TFปรับแต่งหรือเครื่องเข้ารหัสภายนอก) | |
| โหมดป้องกันการรบกวน | การเลือกช่องสัญญาณการสแกนสเปกตรัมด้วยตนเอง, เต็มแบนด์ที่ได้รับการปรับปรุงอย่างชาญฉลาดการเลือกความถี่ (การรับรู้สเปกตรัม)/การกระโดดความถี่แบบปรับได้เต็มแบนด์/โหมดโรมมิ่งเป็นตัวเลือก | |
|
การจัดการในเครื่อง/ การจัดการระยะไกล |
การตั้งค่าพารามิเตอร์ความถี่ในการทำงาน, แบนด์วิดท์ช่องสัญญาณ, ID เครือข่าย, กำลังส่ง และอื่นๆการตั้งค่า, การสแกนสเปกตรัม, การแสดงผลแบบเรียลไทม์และบันทึกสถิติของโทโพโลยีเครือข่าย, ความแรงของสนามลิงก์ อัตราส่วนสัญญาณต่อสัญญาณรบกวน, อัปโหลดและดาวน์โหลดทราฟฟิก, ระยะห่างของโหนด, แผนที่อิเล็กทรอนิกส์ตำแหน่ง BD/GPS (GNSS), อุณหภูมิ/การตรวจสอบแรงดันไฟฟ้า/การรบกวน, การอัปเกรดซอฟต์แวร์ (ระยะไกลเงียบและปลุกเป็นตัวเลือก) | |
| อื่นๆ | เวลาบูตน้อยกว่า 28 วินาที และการเข้าถึง/อัปเดต/สลับเครือข่ายเวลาน้อยกว่า 1 วินาที; ขนาดเครือข่ายน้อยกว่า 8 โหนด และการสูญเสียแบนด์วิดท์ทั้งหมดมากกว่าสามฮอปน้อยกว่า 70%; การติดตามพาหะอัตโนมัติ ปรับให้เข้ากับการเลื่อนความถี่ดอปเปลอร์ของ ±6kHzความเบี่ยงเบน รองรับการสื่อสารเคลื่อนที่ด้วยความเร็วมากกว่า 7200 กิโลเมตรต่อชั่วโมง (Mach 6, 2000 เมตรต่อวินาที) |
|
| แบนด์(ปรับแต่งได้ 300M-6GHz ความถี่เดียวกันหรือความถี่ต่างกันของ 2T2R ที่แบนด์เดียว หรือ 1T2R ที่เลือกได้แบบดูอัลแบนด์/การเปลี่ยนแปลงอัจฉริยะ) | ||
| BAND | ช่วงความถี่ | |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| L Band | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| S Band | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| C Band | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (หมายเหตุ: กำลัง RF, ขนาด, น้ำหนักแตกต่างกัน) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz | |
| สิ่งแวดล้อม | ||
| อุณหภูมิในการทำงาน | -40ºC ~+80ºC | |
| ระดับการป้องกัน | IP66, IP67/IP68 ปรับแต่งได้ | |
| ทางกล | ||

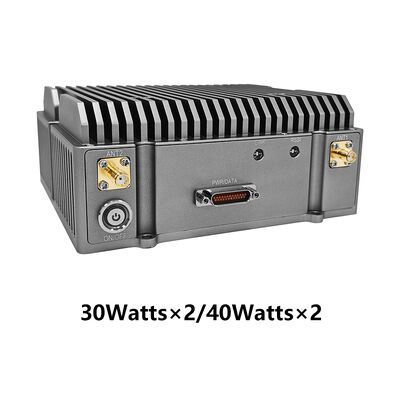

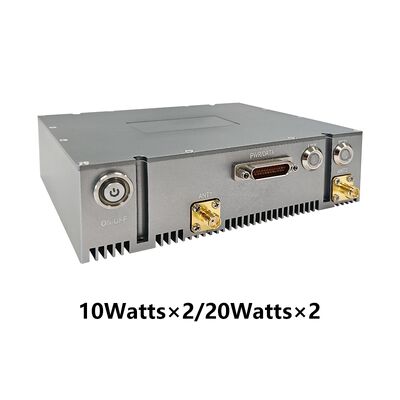

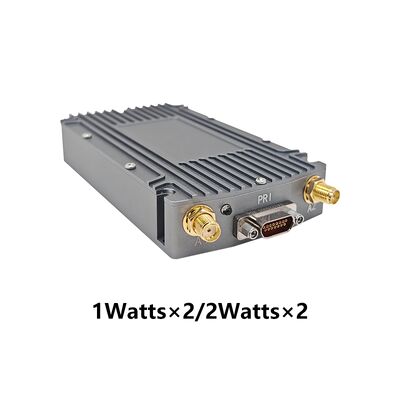

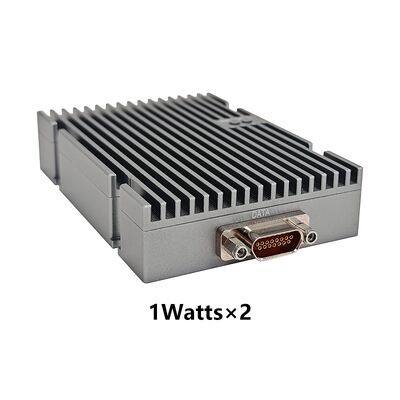

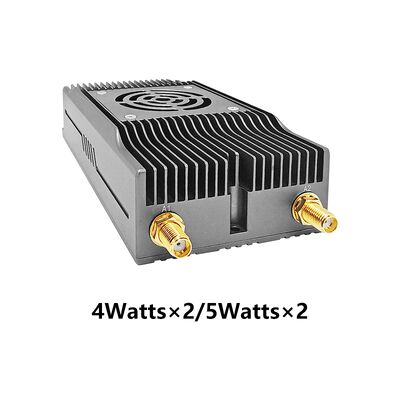

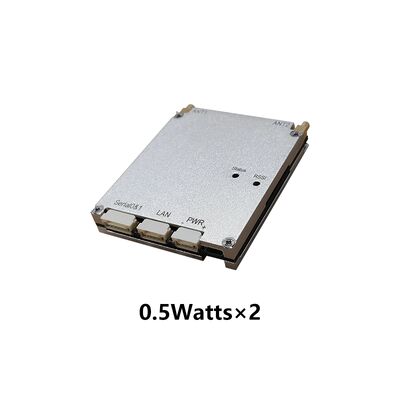

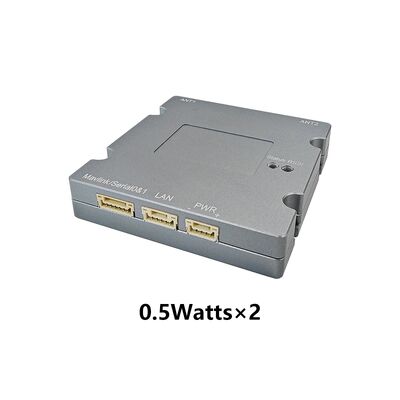

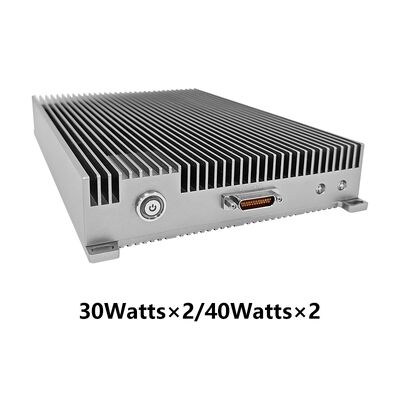

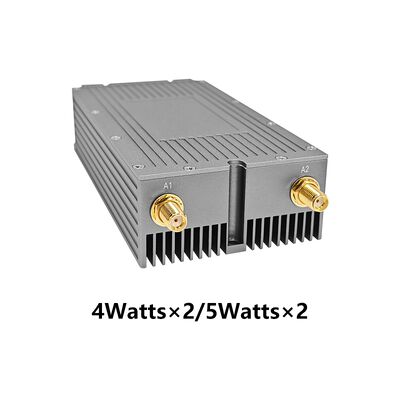

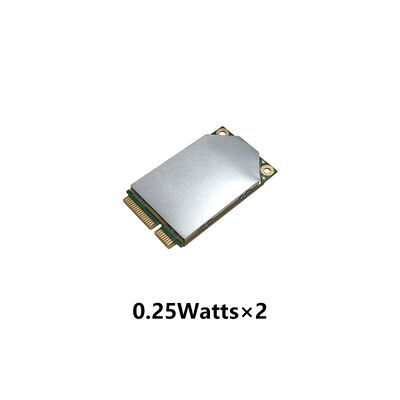

| ขนาด/น้ำหนัก | 5.1x3.0x0.7cm/14g, 0.25Watts×2-Iron Gray, DDL-nano 6.0x4.8x1.1cm/46g, 0.5Watts×2-Iron Gray, DDL-mini 6.0x5.8x1.3cm/60g, 0.5Watts×2-Iron Gray, DDL-mini 9.6x5.8x1.9cm/120g, 1Watts×2-Iron Gray, DDL-mini 11.7x6.2x2.0cm/160g, 1Watts×2/2Watts×2-Iron Gray 11.7x6.2x3.8cm/349g, 1Watts×2/2Watts×2-Black 11.7x6.2x4.2cm/364g, 1Watts×2/2Watts×2-Multi-interface Black 13.8x6.2x2.7cm/225g, 4Watts×2-Iron Gray 13.8x6.2x3.1cm/271g, 5Watts×2-Fan Iron Gray 13.4x12.8x3.8cm/598g, 10Watts×2/20Watts×2-Iron Gray 23.0x14.8x3.5cm/1.25kg, 30Watts×2/40Watts×2-Thin Iron Gray |
|
| สี | สีดำ, Iron Gray (ตัวเลือก Army Green) | |
| การติดตั้ง | 4 รูยึด | |
| พลังงาน | ||
| แรงดันไฟฟ้า | 3.5-5V DC, 0.25Watts×2 9-39V DC, 0.5Watts×2/1Watts×2 12-36V DC, 2Watts×2/4Watts×2/5Watts×2 18-32V DC, 10Watts×2/20Watts×2 28-32V DC, 30Watts×2/40Watts×2 |
|
| การใช้พลังงาน | การทำงาน 1-2A/สแตนด์บาย 0.5-1A@3.5-5V, 0.25Watts×2 การทำงาน 0.3-0.5A/สแตนด์บาย 0.2-0.3A@12V, 0.5Watts×2 การทำงาน 1-2A/สแตนด์บาย 0.5-0.7A@12V, 1Watts×2/2Watts×2 การทำงาน 2-4A/สแตนด์บาย 0.5-0.7A@12V, 4Watts×2/5Watts×2 การทำงาน 3-6A/สแตนด์บาย 0.7-0.9A@18V, 10Watts×2 การทำงาน 6-10A/สแตนด์บาย 0.7-0.9A@20V, 20Watts×2 การทำงาน 22A/สแตนด์บาย 0.4-1.6A@28-32V, 30Watts×2/40Watts×2 |
|
| การเลือกพลังงาน | แหล่งจ่ายไฟโดยสายหลัก | |
| อินเทอร์เฟซ | ||
| อินเทอร์เฟซพื้นฐาน | 2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet100/1000BaseT, RS232, DC input. TTL (UART), SBUS, และBluetooth 1.2-230.4Kbps, Wi-Fi access point, และ BD/GPS(GNSS) พร้อมใช้งาน รองรับการส่งข้อมูลแบบโปร่งใสผ่านEthernet และพอร์ตอนุกรม และโปรโตคอลการสื่อสารทั้งหมดรวมถึง MAVLink ลำดับความสำคัญของบริการที่เลือกได้ | |
| ส่วนขยายเครือข่ายเป็นตัวเลือก | การกำหนดเส้นทางเครือข่ายสาธารณะ/4G LTE, การรวม WB-NB, ไฟเบอร์, ดาวเทียม | |
| ส่วนขยายวิดีโอเป็นตัวเลือก | HDMI/SDI/CVBS ดีเลย์ต่ำ, 4K/2K/1080P/720P/D1 | |
| ตัวบ่งชี้พลังงาน | สีเขียวคงที่ - เปิดเครื่อง | |
| ตัวบ่งชี้สถานะลิงก์ | สีแดงคงที่ - เครือข่ายไม่ได้เชื่อมต่อ สีแดงกะพริบ - กำลังเริ่มต้น/ไม่ได้เชื่อมต่อกับเครือข่าย สีเขียวคงที่ - เครือข่ายเชื่อมต่ออยู่ |
|
| ตัวบ่งชี้ลิงก์ RSSI |
สีเขียวคงที่ - คุณภาพของลิงก์ดีเยี่ยม |
|
| อินเทอร์เฟซการจัดการ/ อินเทอร์เฟซควบคุม |
การจัดการเครือข่ายบนเว็บ/GUI, API สำหรับอินเทอร์เฟซการพัฒนาทุติยภูมิ/SNMP | |
