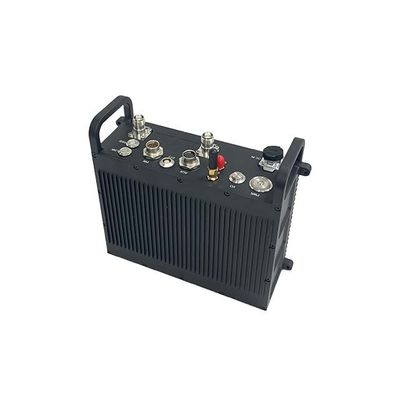

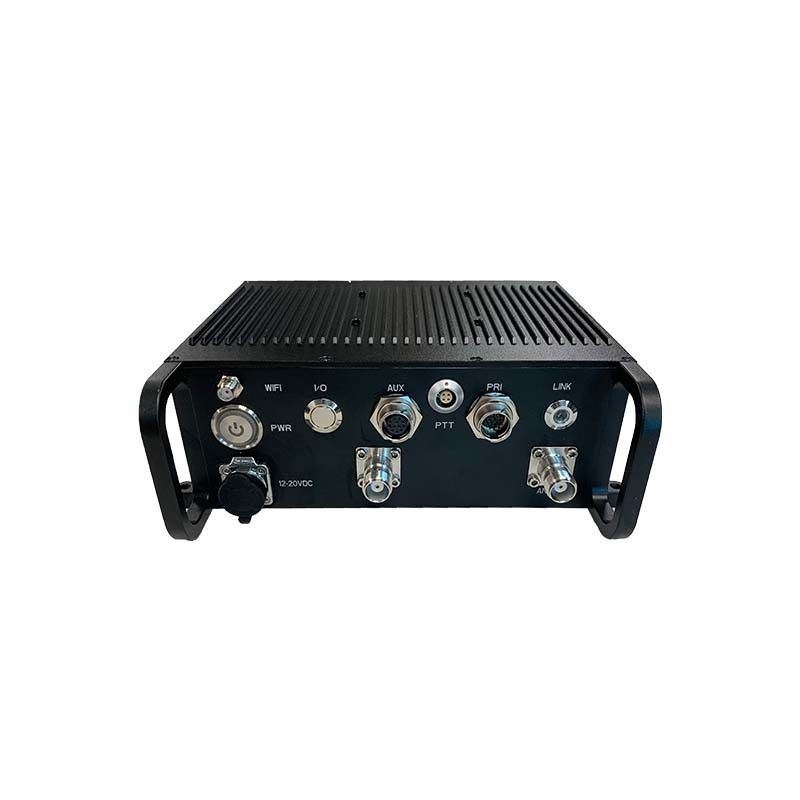

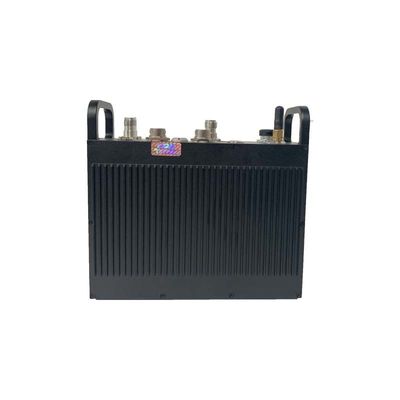

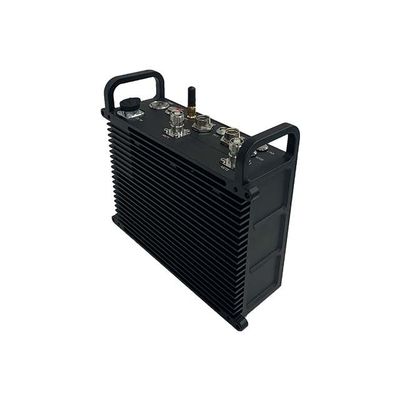

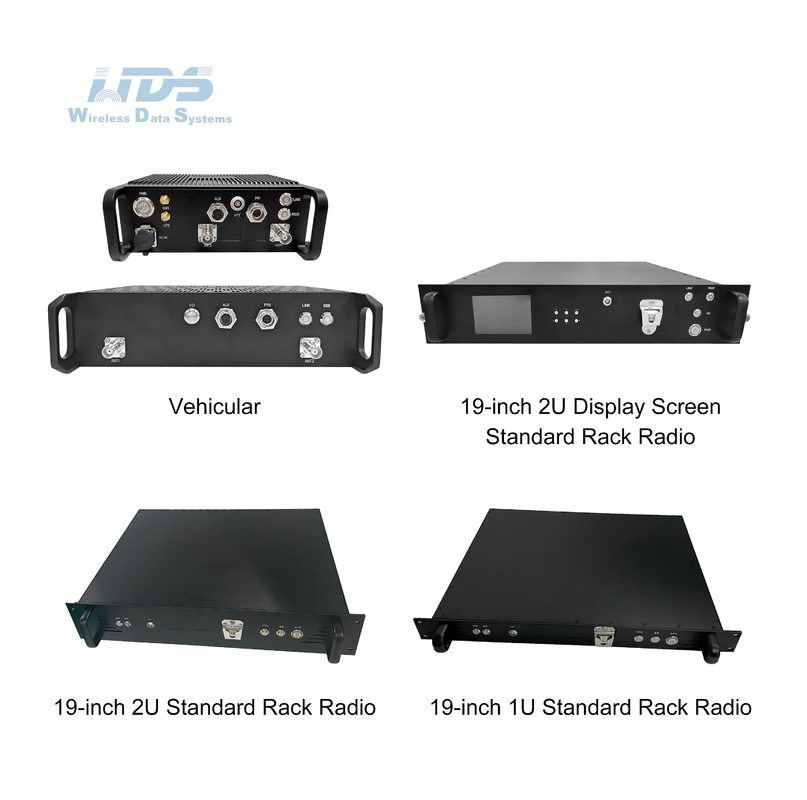

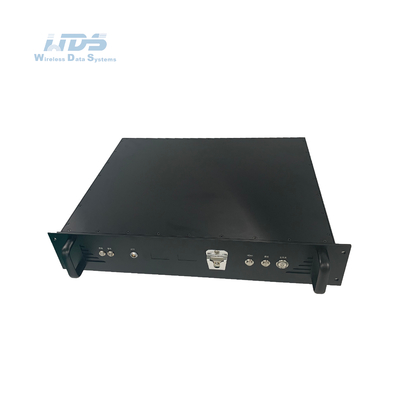

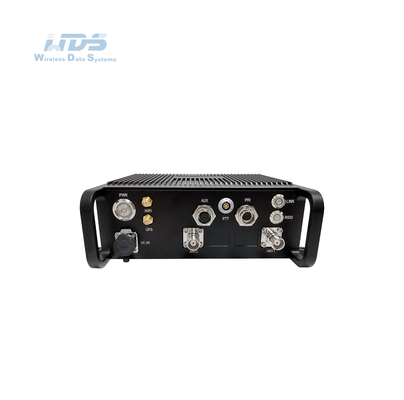

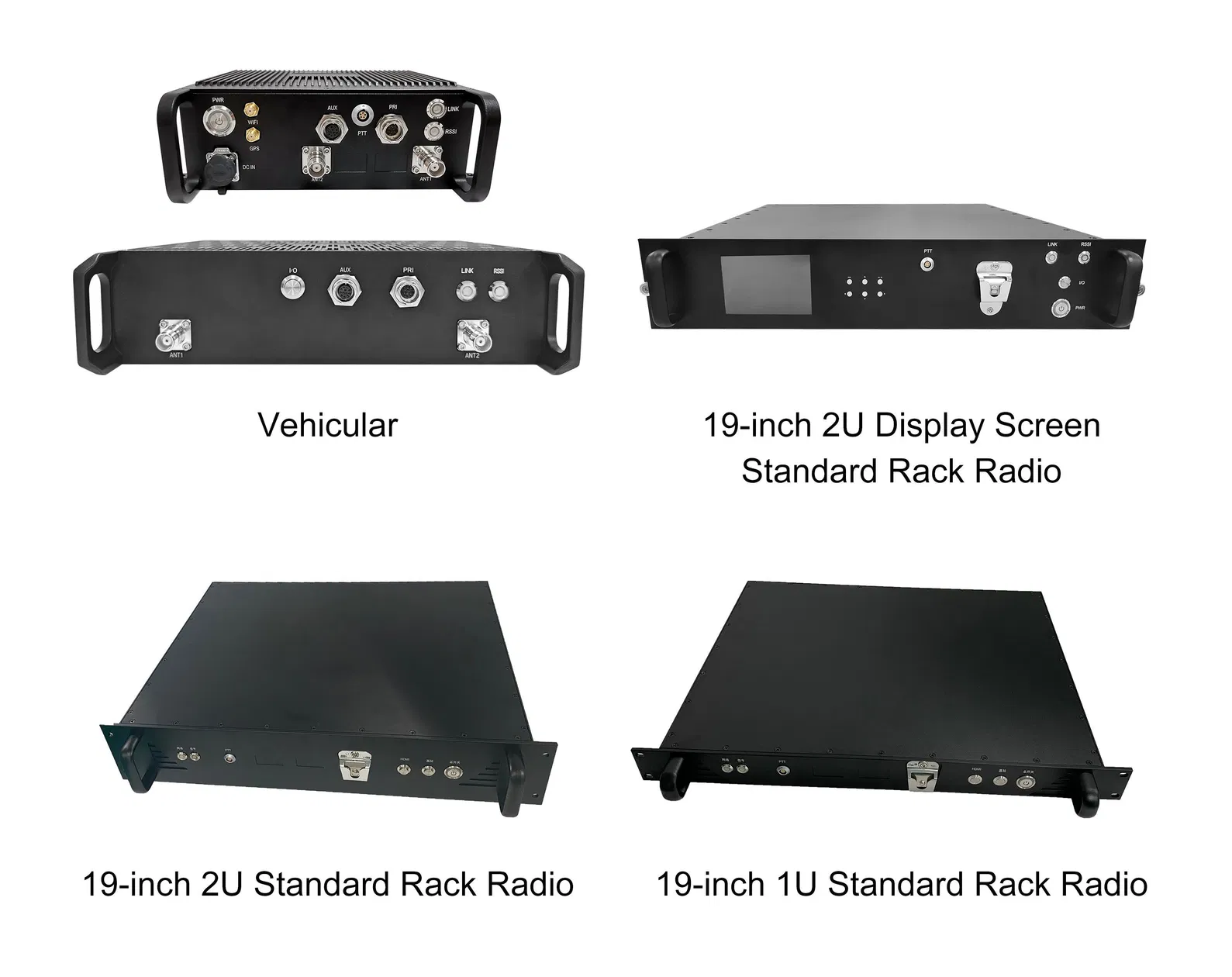

เครื่องส่ง Cofdm สําหรับรถยนต์

รูปแบบคลื่น

เครือข่ายมือถือ MIMO (MN-MIMO)

เทคโนโลยี MIMO

การโค้ดสเปซ-เทมป์ ความหลากหลายของสเปซ การสร้างรังสี TX / RX การ multiplexing สเปซ

มี ความ สัมผัส

-103dBm@5MHz BW

ความกว้างแบนด์วิทของช่องทาง

2.5/5/10/20MHz,40MHz เป็นตัวเลือก; FDD โดยแอนเทนนาคู่ที่มีตัวรับสองความถี่ ((การรวมตัวนํา) เป็นตัวเลือก

อัตราข้อมูล

1-100Mbps ((20MHz BW)/180Mbps ((40MHz BW) ปรับตัว,QoS

โหมดการปรับเปลี่ยน

TD-COFDM,BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM ปรับปรุง ((การตั้งค่าคงที่เป็นตัวเลือก)

พลังการออก RF

10 วัตต์ × 2 / 20 วัตต์ × 2

ระยะทางการสื่อสารแบบกระโดดเดียว

100-300 KM (มองเห็นได้) 1-30 KM (พื้นที่เมือง)

รูปแบบ

แบ่งกระจายโดยไม่มีศูนย์จุดต่อจุด / จุดต่อหลายจุด / มัลติพอยท์ต่อหลายจุด, สองหรือสามชั้น การเดินทางแบบไดนามิก, มัลติฮอปเรเล่, ดาว / เส้น / เครือข่าย / ไฮบริด

ความช้าของ single hop

อัตราเฉลี่ย 7mS ((20MHz BW)

การเข้ารหัส

DES, AES128/256,SNOW3G/ZUC เป็นตัวเลือก

รูปแบบป้องกันการยับยั้ง

การเลือกช่องสแกนสเปคตรัมด้วยมือ การเลือกช่องความถี่แบบฉลาด (Spectrum awareness) / Full band
โหมดการกระโดดความถี่แบบอิสระ / โรมิ่งเป็นตัวเลือก

การบริหารท้องถิ่น/ทางไกล

ความถี่ในการทํางาน ความกว้างแบนด์วิทของช่องทาง ไอดีเครือข่าย พลังการส่งและการตั้งค่าปารามิเตอร์อื่น ๆ การสแกนสเป็คตรัม การแสดงในเวลาจริง และบันทึกสถิติของโทปโลยีเครือข่ายความเข้มข้นของสนามเชื่อมต่อ สัดส่วนสัญญาณกับเสียง, อัพโหลดและดาวน์โหลดการจราจร ระยะทางของหน่วย,GPS / แผนที่อิเล็กทรอนิกส์ Beidou, อุณหภูมิ / โวลเตชั่น / การติดตามความสับสน, การปรับปรุงซอฟต์แวร์

อื่นๆ

เวลาเริ่มต้นต่ํากว่า 28 วินาที และเวลาเข้าถึง/อัพเดท/เปลี่ยนเครือข่ายต่ํากว่า 1 วินาที
ความจุของผู้ใช้ระบบเดียว ((256 หน่วยหรือมากกว่า) และจํานวนฮอปในเครือข่าย Mesh ((ข้อมูล 15+ ฮอป,เสียง 10+ ฮอป,
video 8+ hops) ความสูญเสียความกว้างแบนด์วิทรวมของหลาย hops ต่ํากว่า 70%. การติดตามตัวนําอัตโนมัติ, การสนับสนุนมากกว่า 1000 กม./ชม
การสื่อสารทางมือถือ

UHF

350-450/450-550/570-700/800-950

L แบนด์

1000-1200/1300-1550

MIIT

336-344/512-582/566-626/ 606-678/1420-1520/1430-1444

สาย S

1.6-1.8/1.8-2.0/2.0-2.2/2.2-25

แบนด์ C

4.4-5.0/5.0-6.0

อุณหภูมิการทํางาน

-40 °C ~ + 80 °C

ระดับการป้องกัน

IP66,IP67/IP68 ตามความต้องการ

ขนาด/น้ําหนัก

22.9x18.9x6.2cm/3.86kg ((พร้อมแบตเตอรี่ 22.2V/9.6AH แบตเตอรี่ Backpack Radio) 31.4x18.9x6.2cm/4.95kg ((พร้อมแบตเตอรี่ 14.8/28.8AH แบตเตอรี่ Backpack Radio)

การติดตั้ง/สี

4 หลุมติดตั้ง/ดํา, Lron สีเทา, ทหารสีเขียว

โลเตชั่นไฟฟ้า

14.8-36VDC ((10Watt × 2 รังสิตกระเป๋าเป้)

การบริโภคพลังงาน

การดําเนินงาน 3-6A / Standby 0.7-0.9A@16.8V ((10Watt × 2 เครื่องวิทยุในอากาศ)

การเลือกพลังงาน

การให้พลังงานด้วยแบตเตอรี่สตวิสล็อค หรือสายไฟหลัก

10-12/6-8 ชั่วโมงสําหรับแบตเตอรี่ลิธีียมพอลิมเลอร์ 28.8/9.6AH

อินเตอร์เฟซพื้นฐาน

2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WiFi AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input

กดเพื่อพูด / อินเตอร์เฟซช่วย

MIC,SP,PTT,GND,RS485/422,USB2.0OTG

การขยายเครือข่ายเป็นตัวเลือก

การนําทางเครือข่ายสาธารณะ / 4G LTE, การบูรณาการ WB-NB, ไฟเบอร์, ดาวเทียม

การขยายวีดีโอเป็นตัวเลือก

ความช้าต่ํา HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1

ตัวชี้ระดับลิงค์

สีแดงคงที่ - เครือข่ายไม่เชื่อมต่อ สีแดงส่อง - เริ่มการทํางาน / ไม่เชื่อมต่อกับเครือข่าย สีเขียวคงที่ - เครือข่ายไม่เชื่อมต่อ
ติดต่อ แป้งสีเขียว - เสียง PTT ติด

ตัวชี้แจงเชื่อม RSSI

สีเขียวคง - คุณภาพลิงค์ดีมาก สีฟ้าคง - คุณภาพลิงค์ดี เหลืองคง - คุณภาพลิงค์ปานกลาง
สีม่วงคง - คุณภาพของลิงค์แย่ลงเล็กน้อย สีแดงคง - คุณภาพของลิงค์ไม่ดี หรือลิงค์ไม่ทํางาน

อินเตอร์เฟซการจัดการ / อินเตอร์เฟสการควบคุม

การจัดการเครือข่ายที่ใช้งานผ่านเว็บ/GUI, API สําหรับอินเตอร์เฟซการพัฒนาที่รอง/SNMP

ขนาด/น้ําหนัก

10.1x5.4x1.9cm/123.5g

RF

SMP
