รายละเอียดสินค้า:
|
| ประเภท: | โมดูล | ||
|---|---|---|---|
| เน้น: | โมดูลไมโม่ SmartMesh,โมดูลมิโมอุตสาหกรรม,โมดูลเครือไร้สาย |
||
คุณสมบัติหลักของ SmartMesh Wireless Broadband MESH:
ประสิทธิภาพ RF:
ประสิทธิภาพเครือข่าย:
อื่นๆ:

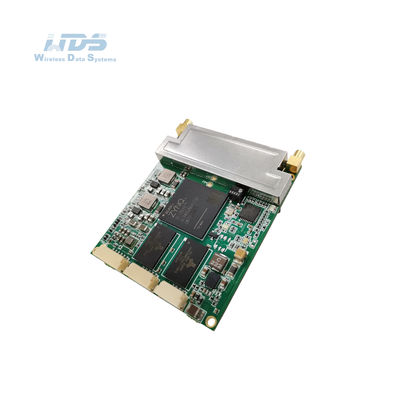

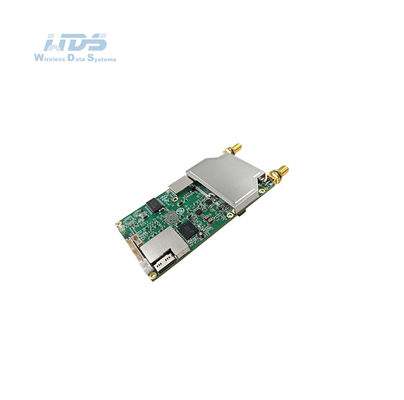

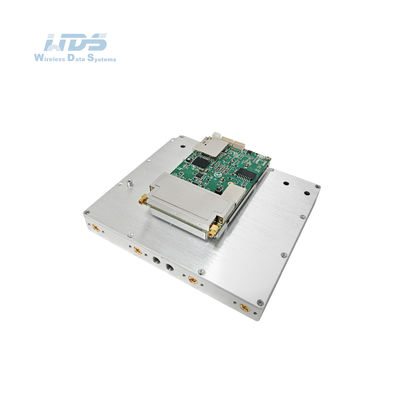

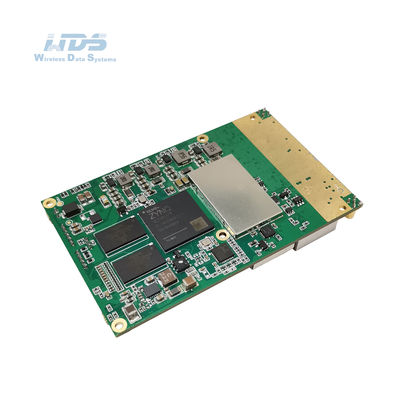

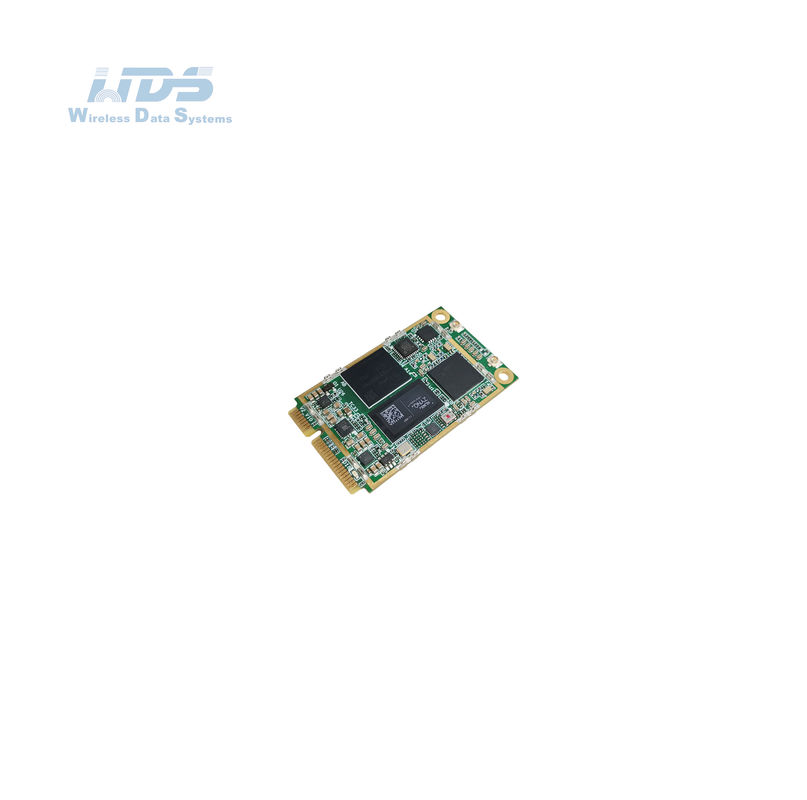

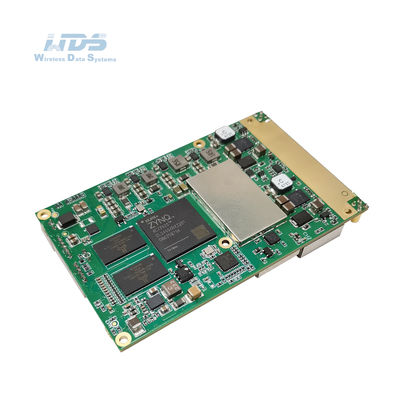

ข้อมูลจำเพาะของโมดูล OEM
| ทั่วไป | |
| แพลตฟอร์ม SDR, รูปคลื่น | 9363 หรือ 9361+7Z020, เครือข่ายมือถือ MANET |
| เทคโนโลยี MIMO | การเข้ารหัสเวลา-พื้นที่, การรับสัญญาณที่หลากหลาย, การสร้างลำแสง TX / RX |
| ความไวในการรับสัญญาณ | -103dBm@5MHz BW |
| แบนด์วิดท์ช่องสัญญาณ | การตั้งค่า 1.25/2.5/5/10/20MHz รองรับการส่งและรับด้วยแบนด์วิดท์ช่องสัญญาณที่แตกต่างกัน ทำให้ได้บรอดแบนด์และแนร์โรว์แบนด์แบบผสม |
| อัตราข้อมูล | 1-70Mbps (20MHz BW) Adaptive, QoS |
| โหมดการปรับสัญญาณ | TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive (ตัวเลือกการตั้งค่าแบบคงที่) |
| กำลังส่ง RF (รองรับ TPC, การควบคุมกำลังส่ง, ปรับได้ 1dBm) |
0.25 วัตต์ x2 0.5(1) วัตต์ x2 1 วัตต์ x2 2 วัตต์ x2 4(5) วัตต์ x2 10(20) วัตต์ x2 |
|
Single Hop ระยะการสื่อสาร |
Air to G. 3-15KM, 0.25 วัตต์ x2; 10-30KM, 0.5 วัตต์ x2; 20~50KM, 1 วัตต์ x2; 50~100KM, 2 วัตต์ x2; 100~150KM, 4 วัตต์ x2; 100~200KM, 5 วัตต์ x2; 150~300KM, 10 วัตต์ x2; 250~500KM, 20 วัตต์ x2 |
| โหมด | Point-to-point/Point-to-multipoint/Multipoint-to-multipoint แบบกระจายศูนย์กลาง, Layer 2 หรือ 3 ของการกำหนดเส้นทางแบบไดนามิก, รีเลย์แบบ Multi-hop, Star/Line/Network/Hybrid |
| Single Hop Delay | โดยเฉลี่ย 10mS (20MHz BW) |
| การเข้ารหัส | DES, AES128/256, SM4, SNOW3G/ZUC optional, การเข้ารหัสชิป/การ์ด TF ที่กำหนดเองหรือเครื่องเข้ารหัสภายนอก |
| โหมดป้องกันการรบกวน | การเลือกช่องสัญญาณการสแกนสเปกตรัมด้วยตนเอง/การเลือกความถี่อัจฉริยะที่ได้รับการปรับปรุงแบบเต็มแบนด์ (การรับรู้สเปกตรัม)/การกระโดดความถี่แบบปรับได้เต็มแบนด์ FHSS/โหมดโรมมิ่ง, การป้องกันการรบกวนหลายระดับ |
| การจัดการในพื้นที่/ระยะไกล | การตั้งค่าความถี่ในการทำงาน, แบนด์วิดท์ช่องสัญญาณ, ID เครือข่าย, กำลังส่ง และพารามิเตอร์อื่นๆ, การสแกนสเปกตรัม, การแสดงผลแบบเรียลไทม์และบันทึกสถิติของโทโพโลยีเครือข่าย, ความแรงของสนามลิงก์ อัตราส่วนสัญญาณต่อสัญญาณรบกวน, ทราฟฟิกอัปโหลดและดาวน์โหลด, ระยะห่างของโหนด, แผนที่อิเล็กทรอนิกส์ตำแหน่ง GPS/BD/GLONASS, การตรวจสอบอุณหภูมิ/แรงดันไฟฟ้า/การรบกวน, การอัปเกรดซอฟต์แวร์ การปิดเสียงและปลุกระยะไกลเป็นตัวเลือก |
| อื่นๆ |
เวลาเริ่มต้นน้อยกว่า 28 วินาที และเวลาเข้าถึง/อัปเดต/สลับเครือข่ายน้อยกว่า 1 วินาที การติดตามพาหะอัตโนมัติ ปรับให้เข้ากับการเบี่ยงเบนความถี่ดอปเปลอร์±6kHz ออฟเซ็ตความถี่ รองรับการสื่อสารเคลื่อนที่ด้วยความเร็วสูงกว่า 7200 กิโลเมตรต่อชั่วโมง (6 Mach, 2000 เมตรต่อวินาที) |
| Bands(300M-6GHz/Uper C-X-Ku ปรับแต่งได้ ความถี่เดียวกันหรือความถี่ที่แตกต่างกันของ TDD, 2T2R ที่แบนด์เดียว) | |
| BAND | ช่วงความถี่ |
| VHF/UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L Band (GHz) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| S Band (GHz) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C Band (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| (หมายเหตุ: กำลัง RF, ขนาด, น้ำหนักแตกต่างกัน) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -40℃ ~+80℃ |
| ระดับการป้องกัน | IP66,IP67/IP68 ที่กำหนดเอง |
| ทางกล | |

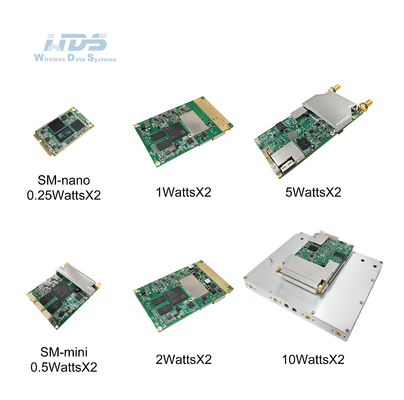

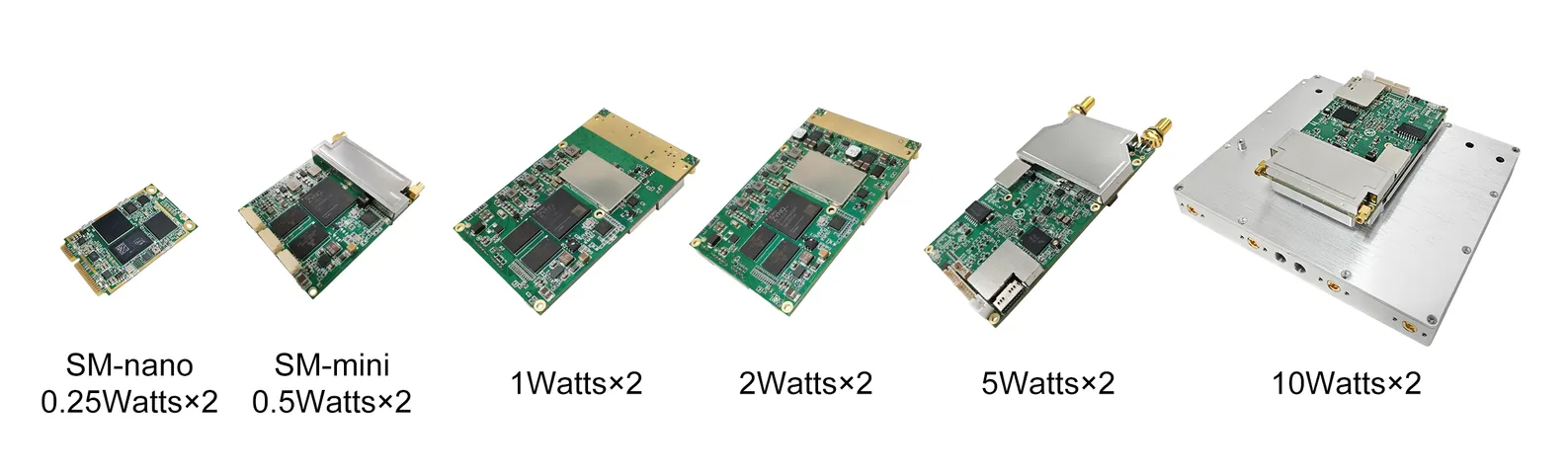

| ขนาด/น้ำหนัก | 5.1x3.0x0.6cm/11g, 0.25 วัตต์ x2 โมดูล, SM-nano 5.8x4.8x1.0cm/27g, 0.5 วัตต์ x2 โมดูล, SM-mini 8.7x5.4x1.0cm/40g, 1 วัตต์ x2 โมดูล 8.7x5.4x1.0cm/43g, 2 วัตต์ x2/4 วัตต์ x2 โมดูล 11.5x5.4x1.3cm/56g, 5 วัตต์ x2 โมดูล 12.7x11.0x3.4cm/524g, 10(20) วัตต์ x2 โมดูล |
| การติดตั้ง/สี | 4 รูยึด/สีดำ, สีเทาเหล็ก, สีเขียวทหารเป็นตัวเลือก |
| พลังงาน | |
| แรงดันไฟฟ้า | 3.5-5VDC, 0.25 วัตต์×2, SM-nano 9-32VDC, 0.5 วัตต์×2, SM-mini 9-39VDC, 1 วัตต์×2 12-36VDC, 2 วัตต์×2/4(5) วัตต์×2 18-32VDC, 10(20) วัตต์×2 |
| การใช้พลังงาน | การทำงาน 1-2A/สแตนด์บาย 0.5-1A@3.5-5V, 0.25 วัตต์×2, SM-nano การทำงาน 0.3-0.5A/สแตนด์บาย 0.2-0.3A@12V, 0.5 วัตต์×2, SM-mini การทำงาน 0.5-1A/สแตนด์บาย 0.4-0.6A@12V, 1 วัตต์×2 การทำงาน 1-2A/สแตนด์บาย 0.5-0.7A@12V, 2 วัตต์×2/4(5) วัตต์×2 การทำงาน 3-6A/สแตนด์บาย 0.7-0.9A@16.8V, 10Wx2 การทำงาน 6-7A/สแตนด์บาย 0.7-0.9A@20V, 20Wx2 |
| การเลือกพลังงาน | แหล่งจ่ายไฟโดยแบตเตอรี่แบบ Twist-Lock หรือสายเคเบิลหลัก |
| อินเทอร์เฟซ | |
| อินเทอร์เฟซพื้นฐาน | RF: MMCX×2 (2×TRx), J1 (อินพุต DC), J4 (ธุรกิจ Ethernet, ช่องข้อมูล), J7 (พอร์ตอนุกรม 0, พอร์ตอนุกรม 1 ระดับ RS-232), สายควบคุมเครื่องขยายเสียงภายนอก |
| Push to talk/อินเทอร์เฟซเสริม | MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| ส่วนขยายเครือข่าย | 4G-5G การกำหนดเส้นทางเครือข่ายสาธารณะ/การรวม WB-NB /LTE, ดาวเทียม, ไฟเบอร์ |
| ส่วนขยายวิดีโอ | HDMI/SDI/CVBS หน่วงเวลาต่ำ, 4K/2K/1080P/720P/D1 |
| ตัวบ่งชี้สถานะลิงก์ | สีแดงค้าง - เครือข่ายไม่ได้เชื่อมต่อ สีแดงกะพริบ - กำลังเริ่มต้น/ไม่ได้เชื่อมต่อกับเครือข่าย สีเขียวค้าง - เครือข่ายเชื่อมต่ออยู่ สีเขียวกะพริบ - Voice PTT ลดลง |
| ตัวบ่งชี้ลิงก์ RSSI | สีเขียวค้าง - คุณภาพลิงก์ยอดเยี่ยม สีน้ำเงินค้าง - คุณภาพลิงก์ดี สีเหลืองค้าง - คุณภาพลิงก์ปานกลาง สีม่วงค้าง - คุณภาพลิงก์แย่ลงเล็กน้อย สีแดงค้าง - คุณภาพลิงก์ไม่ดีหรือลิงก์ดับ |
|
อินเทอร์เฟซการจัดการ/ อินเทอร์เฟซควบคุม |
การจัดการเครือข่ายบนเว็บ/GUI, อินเทอร์เฟซการพัฒนา API รอง/SNMP |
