รายละเอียดสินค้า:
|
ชื่อสินค้า: | วิทยุมือถือ MimoMesh | กำลังขับ RF: | 10Watts×2; 10วัตต์×2; 20Watts×2 20วัตต์×2 |
---|---|---|---|
อัตราข้อมูล: | 1-100Mbps(20MHz BW)/180Mbps(40MHz BW) ปรับได้, QoS | อุณหภูมิในการทำงาน: | IP66, IP67 / IP68 ปรับแต่งได้ |
เน้น: | สายวิทยุเครือข่าย Mimo Mesh,เครื่องวิทยุเครือข่าย Mesh 40MHz,การสื่อสารด้วยวิทยุ 40MHz mesh |

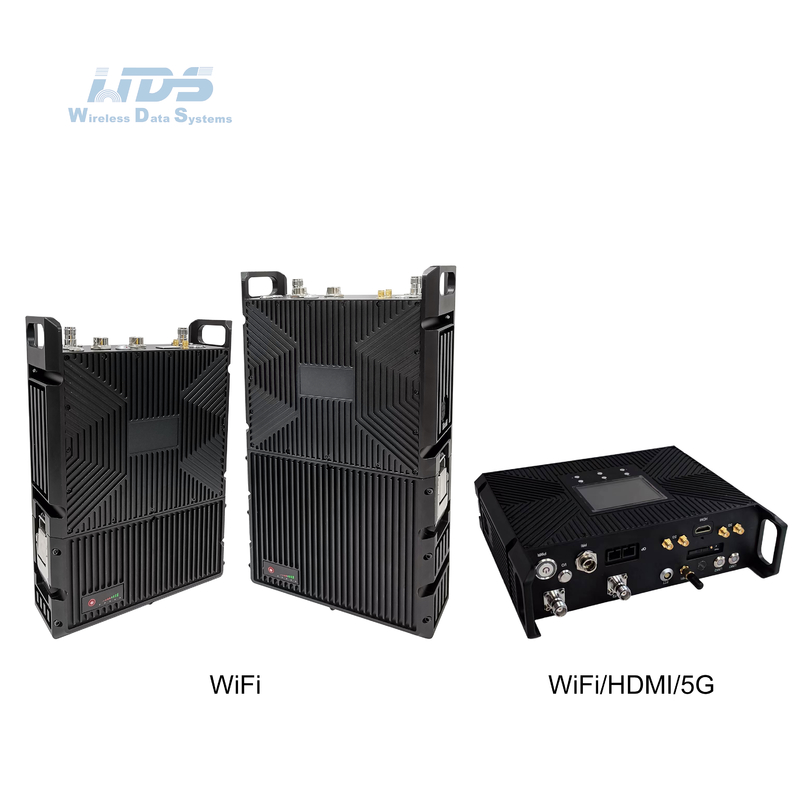

ตาข่ายบรอดแบนด์ไร้สาย Mimomesh รุ่นล่าสุด

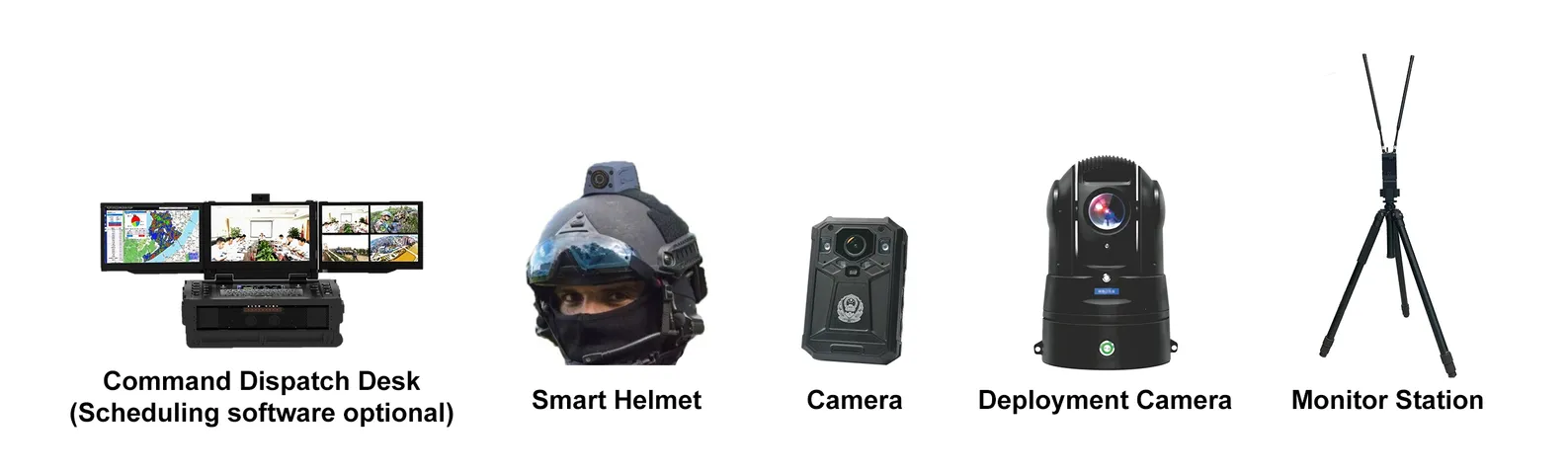

ผลงาน:
ข้อดี:

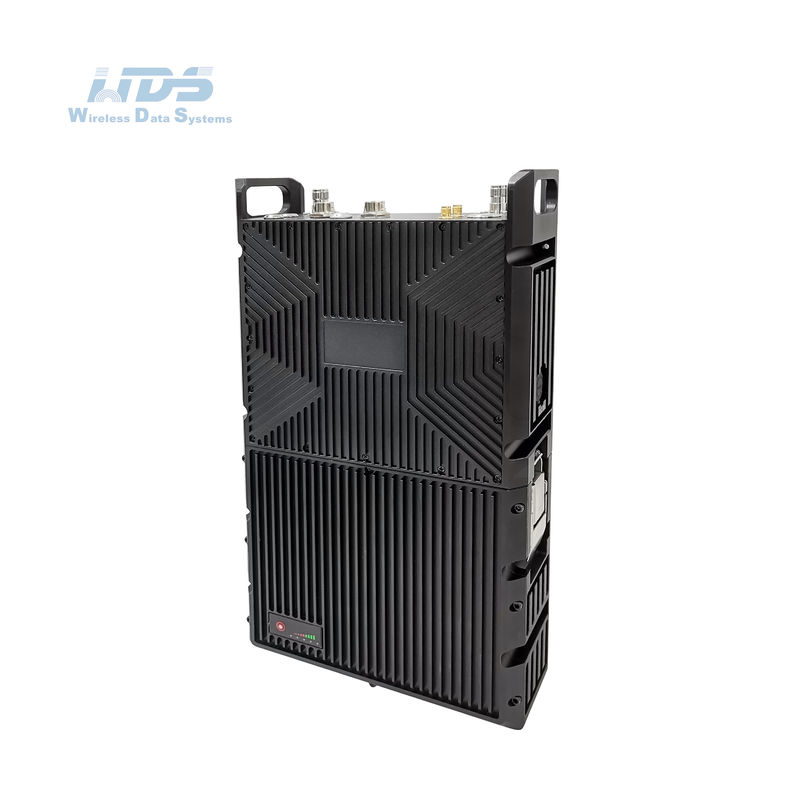

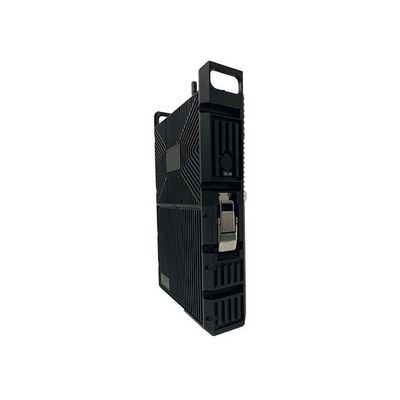

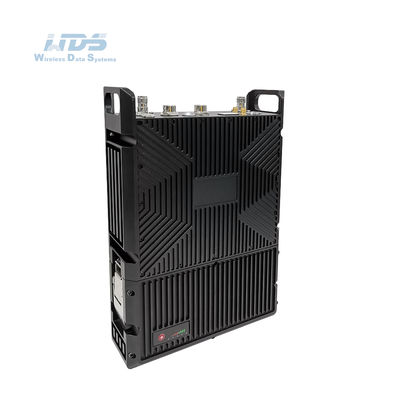

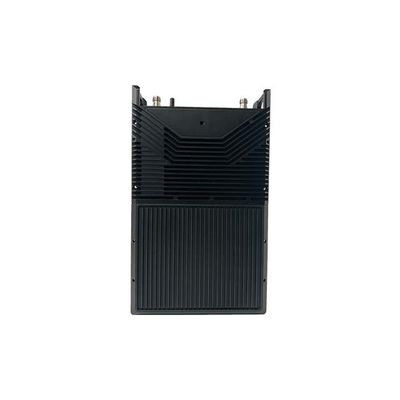

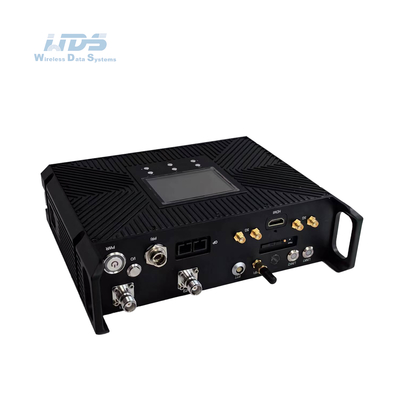

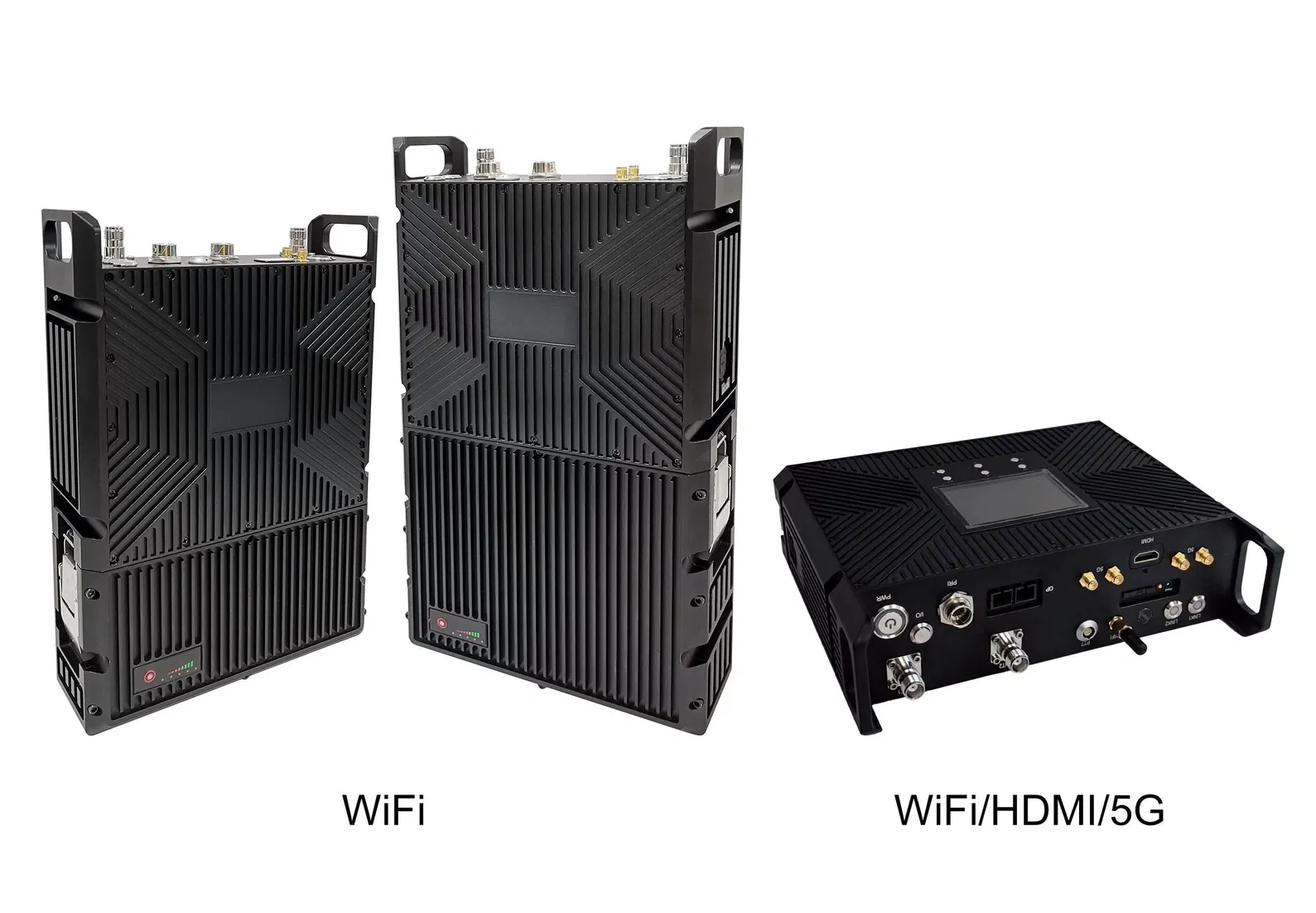

ข้อมูลจำเพาะวิทยุกระเป๋าเป้สะพายหลัง
ทั่วไป | |
แพลตฟอร์ม SDR, รูปคลื่น | 9361+7Z030/7Z035 หรือ 7Z100, เครือข่ายมือถือ manet+mimo |
เทคโนโลยี Mimo | การเข้ารหัสระยะเวลาในอวกาศรับความหลากหลาย TX /RX beamforming, multiplexing เชิงพื้นที่ |
รับความไว | -103DBM@5MHz BW |
แบนด์วิดธ์ช่อง | 1.25/2.5/5/10/20MHz, การตั้งค่า 30/40MHz; รองรับการส่งและการรับสัญญาณที่มีแบนด์วิดธ์ช่องต่าง ๆ บรรลุบรอดแบนด์ผสมและแถบแคบ ๆ การรวมตัวของผู้ให้บริการ 80MHz (คู่-antennas พร้อมสองเฟอร์นิเจอร์ 40MHz+40MHz สำหรับตัวรับส่งสัญญาณ) เป็นทางเลือก |
อัตราข้อมูล | 1-130Mbps (20MHz BW)/252Mbps (40MHz BW)/350Mbps (40MHz+40MHz ของการรวมตัวของผู้ให้บริการ) Adaptive, QoS |
โหมดการมอดูเลต | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM ADAPTIVE (การตั้งค่าคงที่เป็นทางเลือก) |
พลังงานเอาต์พุต RF (รองรับ TPC, การควบคุมพลังงานการส่ง, การปรับ 1dbm) |
10 วัตต์× 2 20 วัตต์× 2 |
กระโดดเดี่ยว ระยะการสื่อสาร |
100-300 กม. (LOS), 1-30 กม. (เขตเมือง) |
โหมด | แบบกระจายแบบจุดต่อจุดต่อจุด/จุดเป็นหลายจุด/หลายจุดเป็นหลายจุด, เลเยอร์ 2 หรือ 3 ของการกำหนดเส้นทางแบบไดนามิก, รีเลย์หลายฮอป, ดาว/บรรทัด/เครือข่าย/ไฮบริด |
เดี่ยวล่าช้า | เฉลี่ย 10ms (20MHz BW) |
การเข้ารหัส | DES, AES128/256, SM4, SNOW3G/ZUC เป็นทางเลือก, เครื่องเข้ารหัสการ์ด ChIP/TF ที่กำหนดเองหรือภายนอก |
โหมดต่อต้านการลงตัว | การเลือกแชนเนลสแกนสเปกตรัมด้วยตนเอง/วงดนตรีเต็มรูปแบบการเลือกความถี่อัจฉริยะที่เพิ่มขึ้น (การรับรู้สเปกตรัม)/วงดนตรีความถี่แบบปรับตัวแบบปรับได้แบบ Hopping FHSS/โหมดโรมมิ่ง |
ท้องถิ่น/ การจัดการระยะไกล |
ความถี่ในการใช้งานแบนด์วิดธ์ช่องสัญญาณเครือข่ายการส่งพลังงานและการตั้งค่าพารามิเตอร์อื่น ๆ การสแกนสเปกตรัมการแสดงผลแบบเรียลไทม์และสถิติทางสถิติของโทโพโลยีเครือข่ายอัตราส่วนความแข็งแรงของสนามเชื่อมโยงสัญญาณต่อเสียงรบกวนการอัพโหลดและดาวน์โหลดการจราจรระยะทางโหนด ความเงียบระยะไกลและเป็นทางเลือก |
คนอื่น |
เวลาเริ่มต้นน้อยกว่า 28 วินาทีและเวลาการเข้าถึง/อัปเดต/การสลับเครือข่ายน้อยกว่า 1 วินาที ไม่มีการ จำกัด ความจุของผู้ใช้ของระบบเดียว (256 โหนดขึ้นไป) และจำนวนฮ็อพในเครือข่ายตาข่าย (ข้อมูล 15+ ฮ็อพ, เสียง 10+ ฮ็อพ, วิดีโอ 8+ ฮ็อพ) การสูญเสียแบนด์วิดท์ทั้งหมดสำหรับการกระโดดสามครั้งขึ้นไปน้อยกว่า 70% การติดตามผู้ให้บริการอัตโนมัติปรับให้เข้ากับการเบี่ยงเบนความถี่ Doppler ที่ชดเชยความถี่± 6kHz รองรับการสื่อสารบนมือถือที่ความเร็วสูงกว่า 7200 กิโลเมตรต่อชั่วโมง (6 Mach, 2000 เมตรต่อวินาที) |
วงดนตรี(70M-6GHz/Uper CX-KU ปรับแต่งได้ความถี่เดียวกันของ TDD หรือความถี่ที่แตกต่างกันของ FDD, 2T2R ที่แถบเดี่ยวหรือ 1T2R ที่ Dual-band) | |
วงดนตรี | ช่วงความถี่ |
UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
L Band (GHZ) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
S Band (GHZ) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6-3 |
C Band (GHZ) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
(หมายเหตุ: พลังงาน RF, ขนาด, น้ำหนักแตกต่างกัน) | |
MIIT (MHZ) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
ด้านสิ่งแวดล้อม | |
อุณหภูมิการทำงาน | -40 ℃ ~+80 ℃ |
ระดับการป้องกัน | IP66, IP67/IP68 ปรับแต่ง |
เกี่ยวกับกลไก | |
ขนาด/น้ำหนัก | 22.9x18.9x6.2cm/3.86kg (พร้อมวิทยุแบตเตอรี่แบตเตอรี่ 22.2V/213WH) 31.4x18.9x6.2cm/4.95kg (พร้อมคลื่นวิทยุแบตเตอรี่แบตเตอรี่ 22.2V/427WH) |
การติดตั้ง/สี | 4 หลุมติดตั้ง/สีดำ, เหล็กเทา, กองทัพสีเขียวเป็นทางเลือก |
พลัง | |
แรงดันไฟฟ้า |
18-24VDC (10 วัตต์× 2) 18-36VDC (20 วัตต์× 2) |
การใช้พลังงาน | ดำเนินการ 3-6A/สแตนด์บาย 0.7-0.9A@24V (10 วัตต์× 2) ดำเนินการ 6-7A/สแตนด์บาย 0.7-0.9a@24V (20 วัตต์× 2) |
การเลือกพลังงาน | แหล่งจ่ายไฟด้วยแบตเตอรี่บิดล็อคหรือสายหลัก |
แบตเตอรี่ | 10/6 ชั่วโมงสำหรับ 114/77.7WH |
ส่วนต่อประสาน | |

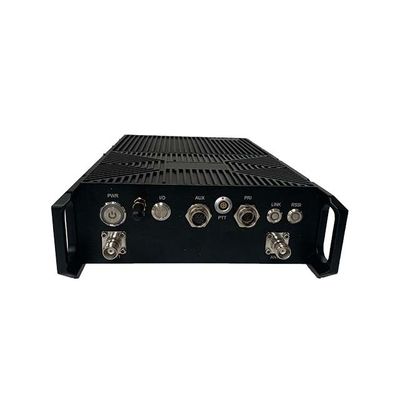

อินเตอร์เฟสพื้นฐาน | 2XTNC RF, 1-3XRJ45 Ethernet 100/1000Baset, WiFi AP, GPS/BD, RS232/TTL (UART), SBUS/Bluetooth, 1.2-230.4KBPS, DC อินพุต |
ผลักดันให้พูดคุย/ อินเทอร์เฟซเสริม |
mic, sp, ptt, gnd, rs485/422, usb2.0 otg |
ส่วนขยายเครือข่ายเป็นตัวเลือก | การกำหนดเส้นทางเครือข่ายสาธารณะ/4G LTE, การรวม WB-NB, ไฟเบอร์, ดาวเทียม |
ส่วนขยายวิดีโอเป็นตัวเลือก | Low Delay HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
ตัวบ่งชี้สถานะลิงก์ |
Steady Red - เครือข่ายไม่ได้เชื่อมต่อ กระพริบสีแดง - เริ่มต้น/ไม่เชื่อมต่อกับเครือข่าย Steady Green - เครือข่ายเชื่อมต่อกัน กระพริบสีเขียว - เสียง PTT ลง |
ตัวบ่งชี้ลิงก์ RSSI |
Steady Green - คุณภาพการเชื่อมโยงนั้นยอดเยี่ยม Steady Blue - คุณภาพการเชื่อมโยงเป็นสิ่งที่ดี สีเหลืองคงที่ - คุณภาพการเชื่อมโยงเป็นสื่อกลาง Steady Purple - คุณภาพการเชื่อมโยงแย่ลงเล็กน้อย Steady Red - คุณภาพการเชื่อมโยงไม่ดีหรือลิงก์ลดลง |
ส่วนต่อประสานการจัดการ/ อินเทอร์เฟซควบคุม |
การจัดการเครือข่ายบนเว็บ/GUI, API สำหรับอินเตอร์เฟสการพัฒนาทุติยภูมิ/SNMP |
