รายละเอียดสินค้า:
|
| พิมพ์: | พาหนะ | การเข้ารหัส: | DES, AES128/256 (ตัวเลือก SM4/SNOW3G/ZUC, การเข้ารหัสชิป/การ์ด TF แบบกำหนดเองหรือเครื่องเข้ารหัสภายน |
|---|---|---|---|
| แบนด์วิดธ์ของช่องสัญญาณ: | บรอดแบนด์ 1.25/2.5/5/10/20MHz, การตั้งค่าย่านความถี่แคบ 250k/500k/1MHz | อัตราข้อมูล: | บรอดแบนด์ 1-70Mbps (20MHz BW), การปรับตัวแบบแนร์โรว์แบนด์ 50-1000kbps, QoS |
| อุณหภูมิในการทำงาน: | -40°C ~+80°C | ระดับการป้องกัน: | IP66 (ปรับแต่ง IP67/IP68) |
| วีเอชเอฟ/ยูเอชเอฟ (MHz): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | แบนด์ L (GHz): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| เอสแบนด์ (GHz): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | ซีแบนด์ (GHz): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| เน้น: | DDLmesh เครือข่ายไร้สาย,สายเชื่อมข้อมูลระยะยาวเกิน,การเชื่อมต่อข้อมูลหลายช่องทาง |
||
สายเชื่อมข้อมูลดิจิตอลไร้สายสาย DDLmesh ใหม่เป็นสินค้าส่งวิดีโอและข้อมูลระยะไกลราคาถูกที่มีขนาดเล็ก น้ําหนักเบา 2 × 2 MIMO ฟังก์ชันสมบูรณ์และช่วงความถี่มากมายDDLmesh ซีรี่ย์บนพื้นฐานของ SDR โปรแกรมกําหนดระบบวิทยุกับ 2 × 2 MIMO, มันใช้การสร้างรังสี, การรวมอัตราขั้นสูงสุด ((MRC), อัลการอริทึมความน่าจะเป็นสูงสุด ((ML), การตรวจสอบความหนาแน่นต่ํา ((LDPC) การรหัสการเลือกความถี่ที่ฉลาดและเทคโนโลยีกระโดดความถี่ที่อิสระเพื่อบรรลุผลการทํางานความถี่วิทยุที่แข็งแรงและการป้องกันการยับยั้งที่แข็งแรง.
เครื่องวิทยุเชื่อมโยงข้อมูล DDLmesh จํากัด ให้บริการระยะทางยาวนานมาก, ความช้าต่ํา, การถ่ายทอดคลื่นไร้สายแบบบูรณาการในเครือข่ายหลายช่องทางสองทิศเทคโนโลยีรูปคลื่นชั้นฟิสิกส์ที่ปรับปรุงด้วยรหัสชั้นนําของโลก และการออกแบบแบบปรับปรุงความยืดหยุ่นและการเข้ารหัสที่ปลอดภัยสําหรับสนามที่ไม่มีคนใช้, เฮลิคอปเตอร์, โรบอต, เรือไร้คนขับ, ยานไร้คนขับ และยานพิเศษ
ระบบการใช้งานประกอบด้วยวิทยุในอากาศที่มีกล้องในอากาศ และวิทยุบนพื้นดินที่มีคอมพิวเตอร์บนพื้นดิน รวมถึงอุปกรณ์เสริมที่จําเป็น (รวมถึงเครื่องพลังงาน)ระบบอาหารแอนเทนน์, สายเชื่อมและเครื่องเชื่อม เป็นต้น)
ระบบสามารถส่งวิดีโอ HD IP/HDMI/SDI/CVBS สามครั้งพร้อมกัน และข้อมูลโปร่งสองทางหลายครั้ง ((เช่น การควบคุมการบิน/pod, BD/GPS, เสียง, ฯลฯ)การเข้ารหัส AES รับประกันความปลอดภัยในการส่ง.
อินทรีย์ พลังการส่งของสถานีสามารถถึง 40W, ให้การเชื่อมโยงการสื่อสารที่มั่นคงและน่าเชื่อถือ
ลักษณะ:
> 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, พลังการส่งสามารถเปลี่ยนแปลงได้, รองรับการส่งสัญญาณเคลื่อนที่ความเร็วสูง NLOS, ระยะทางการส่งสัญญาณเปิดมากกว่า 50 กม.
> 70Mbps การกระจายข้อมูล, เทคนิคการจัดสรรบิตแบบแบบปรับปรุงแบบไดนามิก. รองรับวิดีโอ HD 4K แบบหนึ่งทาง, หลายทาง 1080P หรือ 720P
> 3 สายพานลําดับและ 2 อินเตอร์เฟซวีดีโอที่ทํางานพร้อมกัน, เครื่องควบคุมการบิน, เสียง, BD / GPS และข้อมูลอื่น ๆ สามารถส่งผ่านวีดีโอได้
> รองรับเทคนิค P2P, P2MP, MP2MP, Centerless of no-master/slave รองรับ VLAN
> อินเตอร์เฟซการวินิจฉัยท้องถิ่น, telnet, การจัดการเครือข่าย
> การบริโภคพลังงานที่ต่ํา ขนาดเล็ก โครงสร้างเบา
รายละเอียด
| สาธารณะ | ||
| แพลตฟอร์ม SDR รูปแบบคลื่น | 9363 หรือ 9361+7Z020, เครือข่ายโทรศัพท์มือถือ MANET | |
| เทคโนโลยี MIMO | การโค้ดสเปซ-เทมป์ รับความหลากหลาย การสร้างรังสี TX / RX | |
| มี ความ สัมผัส | -103dBm@5MHz BW, -117dBm@250KHz | |
| ความกว้างแบนด์วิทของช่องทาง | 1.25/2.5/5/10/20MHz แบรนด์แบนด์ 250k/500k/1MHz การตั้งค่าแบนด์แคบ | |
| อัตราข้อมูล | 1-70Mbps ((20MHz BW) อัตราข่ายกว้าง, 50-1000kbps อัตราข่ายแคบ ปรับปรุง, QoS | |
| โหมดการปรับเปลี่ยน | TD-COFDM, BPSK/QPSK/16QAM/64QAM ปรับปรุง ((การตั้งค่าคงที่เป็นตัวเลือก) | |
| พลังการออก RF (สนับสนุน TPC การควบคุมพลังงานส่ง) |

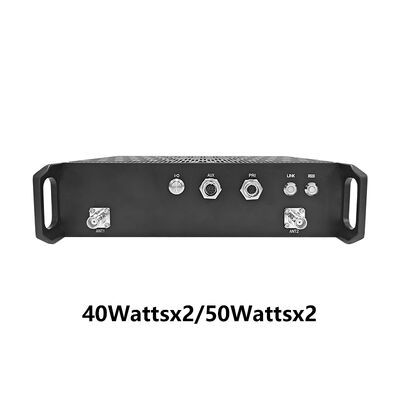

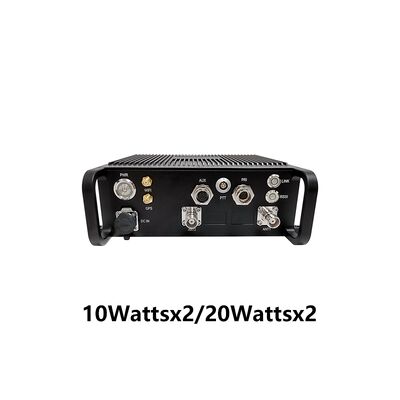

10 วัตต์ × 2 / 20 วัตต์ × 2 40 วัตต์ × 2 / 50 วัตต์ × 2 150W × 2 / 250W × 2 (การปรับแต่ง) |
|
| วิธีการสื่อสาร | การสื่อสาร P2P, P2MP และ MP2MP ที่ไม่อยู่กลางประเทศที่มีการเชื่อมต่อกัน, รองรับการเชื่อมต่อขนาดเล็ก (ภายใน 8 หน่วยงาน) MESH ด้วยการนําทางแบบไดนามิคและ multiple-hop relay | |
| ความช้าของ single hop | อัตราเฉลี่ย 6ms (มุมเดียว, 20MHz BW) | |
| การเข้ารหัส | DES, AES128/256 (SM4/SNOW3G/ZUC เป็นตัวเลือก การเข้ารหัสบัตรชิป/TF ที่กําหนดเอง หรือเครื่องเข้ารหัสภายนอก) | |
| โหมดป้องกันการขัดขวาง | การเลือกช่องสแกนสเปคตรัมด้วยมือ การเลือกความถี่แบบฉลาดที่ขยายความถี่เต็มวงจร ((ความรู้ความถี่เต็มวงจร) / การกระโดดความถี่แบบปรับตัวแบบวงจรเต็มวงจร/ โหมด Roaming เป็นตัวเลือก | |
|
ท้องถิ่น/ การจัดการทางไกล |
ความถี่ในการทํางาน ความกว้างแบนด์วิทของช่องทาง ไอดีเครือข่าย พลังการส่งและการตั้งค่าปารามิเตอร์อื่น ๆ การสแกนสเป็คตรัม การแสดงในเวลาจริง และบันทึกสถิติของโทปโลยีเครือข่ายความเข้มข้นของสนามเชื่อมต่อ สัดส่วนสัญญาณกับเสียง, อัพโหลดและดาวน์โหลดการจราจร, ระยะทางของโน้ด, แผนที่ตําแหน่ง BD / GPS ((GNSS) อิเล็กทรอนิกส์, อุณหภูมิ / โลต / การติดตามการยับยั้ง, การปรับปรุงซอฟต์แวร์ (ความเงียบทางไกลและการตื่นตัวเป็นตัวเลือก) | |
| อื่นๆ | เวลาเริ่มต้นต่ํากว่า 28 วินาที และเวลาเข้าถึง/อัพเดท/เปลี่ยนเครือข่ายต่ํากว่า 1 วินาที ขนาดของเครือข่ายน้อยกว่า 8 หน่วย และการสูญเสียความกว้างข่ายทั้งหมดในเวลา 3 การกระโดดต่ํากว่า 70% การติดตามตัวนําทางอัตโนมัติ ปรับตัวให้กับการเปลี่ยนแปลงความถี่ของด็อปเปลเลอร์ ± 6kHz ความหันห่างจากความถี่ รองรับการสื่อสารทางมือถือที่ความเร็วมากกว่า 7200 กิโลเมตรต่อชั่วโมง (Mach 6,2000 เมตรต่อวินาที) |
|

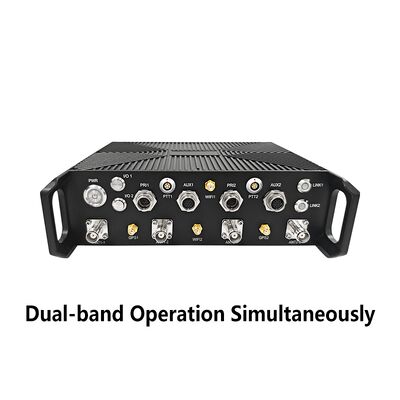

| แบนด์(300M-6GHz สามารถปรับแต่งได้ ความถี่เดียวกันหรือความถี่ที่แตกต่างของ 2T2R ในช่วงแบนด์เดียว หรือ 1T2R ในช่วงแบนด์สองเลือก / การเปลี่ยนแปลงที่ฉลาด) | ||
| BAND | ระยะความถี่ | |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| L แบนด์ | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-18, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| สาย S | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| แบนด์ C | 4.4-5.0/5.25-585, 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (หมายเหตุ: ความแรง RF, ขนาด, น้ําหนักแตกต่างกัน) | ||
| MIIT | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz สายไฟฟ้า | |
| สังคม | ||
| อุณหภูมิการทํางาน | -40 °C ~ + 80 °C | |
| ระดับการป้องกัน | IP66, IP67/IP68 ตามความต้องการ | |
| เครื่องจักรกล | ||
| ขนาด/น้ําหนัก |
19.1x18.6x6.3cm/2.16kg, 10Watt×2/20Watt×2 |
|
| สี | สีดํา สีเทาเหล็ก (สีเขียวทหารเป็นตัวเลือก) | |
| การติดตั้ง | 4 ช่อง ติด หู | |
| พลัง | ||
| โลเตชั่นไฟฟ้า |
18-32V DC, 10Watt × 2 / 20Watt × 2 28-32V DC, 40Watt × 2 / 50Watt × 2 |
|
| การบริโภคพลังงาน |
การทํางาน 3-6A / Standby 0.7-0.9A@24V, 10Watt × 2 การทํางาน 6-7A/การรอ 0.7-0.9A@24V, 20Watt×2 การทํางาน 22A/Standby 0.4-1.6A@28-32V, 40Watt×2 การทํางาน 30A / Standby 0.5-1.7A@28-32V, 50Watt × 2 |
|
| การเลือกพลังงาน | พลังงานไฟฟ้าโดยสายไฟฟ้าหลัก | |
| อินเตอร์เฟซ | ||
| อินเตอร์เฟซพื้นฐาน | 2xTNC/2xN RF RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC input. TTL (UART), SBUS, และ Bluetooth 1.2-230.4Kbps, จุดการเข้า Wi-Fi, และ BD / GPS (GNSS) สามารถใช้ได้รองรับการถ่ายทอดโปร่งใสผ่าน Ethernet และพอร์ตลําดับ, และโปรโตคอลการสื่อสารทั้งหมด รวมถึง MAVLink | |
| ดันให้พูด/ผู้ช่วย อินเตอร์เฟซ |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS | |
| การขยายเครือข่ายเป็นตัวเลือก | การนําทางเครือข่ายสาธารณะ / 4G LTE, การบูรณาการ WB-NB, ไฟเบอร์, ดาวเทียม | |
| การขยายวีดีโอเป็นตัวเลือก | ความช้าต่ํา HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 | |
| ตัวชี้ระดับลิงค์ | สีแดงคงที่ - เครือข่ายไม่เชื่อมต่อ ส่องสีแดง - เริ่ม/ไม่เชื่อมต่อกับเครือข่าย สีเขียวคงที่ - เครือข่ายเชื่อมต่อ แป้งสีเขียว - ปุ่ม Push-To-Talk ได้ถูกยืด |
|
| ตัวชี้แจงเชื่อม RSSI | สีเขียวคงที่ - คุณภาพของลิงค์ดีเยี่ยม สีฟ้าคงที่ คุณภาพของลิงค์ดี สีเหลืองคงที่ - คุณภาพของลิงค์มีขนาดกลาง สีม่วงคง - คุณภาพของลิงค์แย่ลงนิดหน่อย สีแดงคง - คุณภาพของลิงค์ไม่ดี ติด - การเชื่อมต่อถูกตัด |
|
| อินเตอร์เฟซการจัดการ อินเตอร์เฟซควบคุม |
การจัดการเครือข่ายที่ใช้งานผ่านเว็บ/GUI, API สําหรับอินเตอร์เฟซการพัฒนาที่รอง/SNMP | |
