รายละเอียดสินค้า:
|
| ประเภท: | โมดูล/อากาศ/มือถือ | ||
|---|---|---|---|
| เน้น: | เครื่องส่งวิดีโอไร้สาย 4W cofdm,เครื่องส่งวิดีโอไร้สาย Mimo cofdm,โมดูล 4W |
||
Module/Airborne/Handheld
วิทยุ/โมดูลตาข่ายแบบแคบ NBMesh series เหมาะสำหรับสถานการณ์เครือข่ายแบบกระจายที่อัตราการให้บริการไม่สูง ระยะการส่งข้อมูลไกล และช่วงการส่งข้อมูลขึ้นอยู่กับการถ่ายทอดแบบหลายฮอป โทโพโลยีเป็นเครือข่ายแบบหลายฮอป ซึ่งประกอบด้วยโหนดการกระจายหลายตัว โครงสร้างมีขนาดกะทัดรัด น้ำหนักเบา ออกแบบบอร์ดเดียว สะดวกสำหรับผู้ใช้ในการรวมเข้ากับอุปกรณ์เทอร์มินัลประเภทต่างๆ เพื่อให้ตระหนักถึงการส่งข้อมูลเครือข่ายระยะไกลที่เสถียรและเชื่อถือได้
Module/Airborne/Handheld ข้อมูลจำเพาะของวิทยุ
| แพลตฟอร์ม SDR, รูปคลื่น | 9363 หรือ 9361+7Z020, เครือข่ายมือถือ MANET |
| เทคโนโลยี MIMO | การเข้ารหัส Space-time, Receive Diversity, TX /RX beamforming |
| ความถี่ (ปรับแต่งได้ 70M-6GHz) |
UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ |
| แบนด์วิดท์ช่องสัญญาณ | 250k/500k/1MHz (เสาอากาศคู่) |
| ความไว | -117dBm@250KHz |
| โหมดการมอดูเลต | BPSK/QPSK/16QAM (Adaptive), OFDM (เสาอากาศคู่) |
| อัตราข้อมูล Airborne | 50-250kbps@250kHz (เสาอากาศคู่) 125-500kbps@500kHz (เสาอากาศคู่) 250-1000kbps@1MHz (เสาอากาศคู่) |
| โหมด Multi-access | CSMA/TDMA |
| ช่องสัญญาณ RF | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| กำลังส่ง | 0.25/0.5/1/2/4(5)วัตต์ (เสาอากาศคู่) |
| Single Hop ระยะการสื่อสาร |
30-100 กม. (LOS), 1-30 กม. (เขตเมือง) |
| โหมดการทำงาน | Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, การกำหนดเส้นทางแบบไดนามิก/การถ่ายทอดแบบหลายฮอป, Star/Line/Network/Hybrid |
| ขั้วต่อ | พอร์ตอนุกรม (แบบสองทิศทางแบบจุดต่อจุด, แบบทิศทางเดียวแบบจุดต่อหลายจุด)/ พอร์ตเครือข่าย (unicast, multicast, broadcast)/เสียง, ตำแหน่ง (broadcast) |
| Single Hop Delay | โดยเฉลี่ย 7mS (1MHz BW) |
| การเข้ารหัส | DES, AES128/256, SNOW3G/ZUC optional, การเข้ารหัสชิป/การ์ด TF ที่กำหนดเองหรือเครื่องเข้ารหัสภายนอก |
| โหมดป้องกันการรบกวน | การเลือกช่องสัญญาณการสแกนสเปกตรัมด้วยตนเอง, การเลือกความถี่อัจฉริยะที่ได้รับการปรับปรุงแบบเต็มแบนด์ (การรับรู้สเปกตรัม)/การกระโดดความถี่แบบปรับได้เต็มแบนด์ FHSS/โหมดโรมมิ่ง optional |
| การจัดการในพื้นที่/ระยะไกล | การตั้งค่าความถี่ในการทำงาน, แบนด์วิดท์ช่องสัญญาณ, ID เครือข่าย, กำลังส่งและพารามิเตอร์อื่นๆ, การสแกนสเปกตรัม, การแสดงผลแบบเรียลไทม์และบันทึกสถิติของโทโพโลยีเครือข่าย, ความแรงของสนามลิงก์ อัตราส่วนสัญญาณต่อสัญญาณรบกวน, การรับส่งข้อมูลอัปโหลดและดาวน์โหลด, ระยะห่างของโหนด, แผนที่อิเล็กทรอนิกส์ GPS/Beidou, การตรวจสอบอุณหภูมิ/แรงดันไฟฟ้า/การรบกวน, การอัปเกรดซอฟต์แวร์ ปิดเสียงและปลุกระยะไกลเป็นตัวเลือก |
| อื่นๆ |
เวลาเริ่มต้นน้อยกว่า 28 วินาที และเวลาเข้าถึง/อัปเดต/สลับเครือข่ายน้อยกว่า 1 วินาที |
|
ขนาดเครือข่าย/ |
เครือข่ายเดียวมากกว่า 256 โหนด/15 ฮอป |
| อุณหภูมิในการทำงาน | -40℃ ~+80℃ |
| ระดับการป้องกัน | IP66, IP67/IP68 ที่กำหนดเอง |
| แบตเตอรี่ | 8-10/6-8 ชั่วโมงสำหรับ 114/77.7Wh (วิทยุแบบพกพา) |
| แรงดันไฟฟ้า/ การใช้พลังงาน |
3.5-5VDC/การทำงาน 1-2A/สแตนด์บาย 0.5-1A@3.5-5V, 0.25Watts x2, NB-nano |
| การเลือกพลังงาน | แหล่งจ่ายไฟโดยแบตเตอรี่ Twist-Lock หรือสายเคเบิลหลัก |

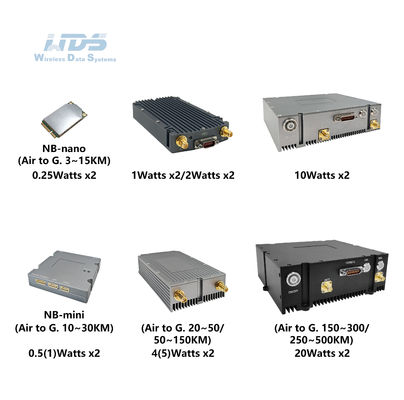

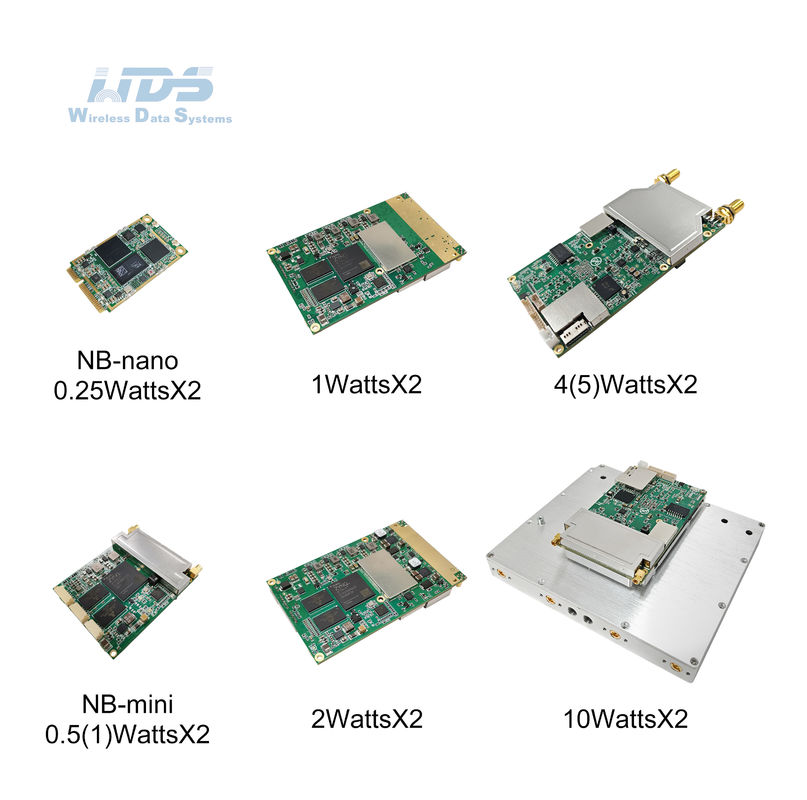

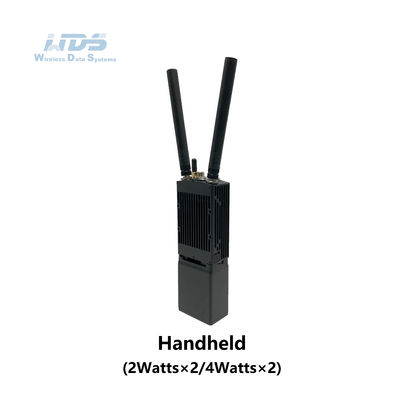

| ขนาด/น้ำหนัก | 5.1x3.0x0.6cm/11g, 0.25Watts x2 Module, NB-nano 5.8x4.8x1.0cm/27g, 0.5Watts x2 Module, NB-mini 8.7x5.4x1.0cm/40g, 1Watts x2 Module 8.7x5.4x1.0cm/43g, 2Watts x2/4Watts x2 Module 11.5x5.4x1.3cm/56g, 5Watts x2 Module 12.7x11.0x3.4cm/524g, 10(20)Watts x2 Module 5.1x3.0x0.7cm/14g, 0.25Wx2 Dual Antenna Airborne, NB-nano 6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Dual Antenna Airborne, NB-mini 6.0x5.8x1.3cm/60g, 0.5(1)Wx2 Dual Antenna Airborne, NB-mini 11.7x6.2x1.9cm/149g, 1(2)Wx2 Dual Antenna Airborne-Iron Gray 13.8x6.2x2.7cm/225, 4(5)Wx2 Dual Antenna Airborne-Iron Gray 12.8x13.4x3.8cm/598g, 10/20Watts x2 Dual Antenna Airborne-Iron Gray 14.2x14.0x5.0cm/962g, 10/20Watts x2 Dual Antenna Airborne-Black 19.0x6.8x3.8cm/769g, with 11.1V/77.7Wh battery Dual Antenna Handheld |
| การติดตั้ง/สี | 4 รูยึด/สีดำ, สีเทาเหล็ก, สีเขียวทหารเป็นตัวเลือก |
| อินเทอร์เฟซพื้นฐาน | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input |
|
Push to talk/ |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| ส่วนขยายเครือข่ายเสริม | การกำหนดเส้นทางเครือข่ายสาธารณะ/4G LTE, การรวม WB-NB, ไฟเบอร์, ดาวเทียม |
| ส่วนขยายวิดีโอเสริม | HDMI/SDI/CVBS ที่มีความล่าช้าต่ำ, 4K/2K/1080P/720P/D1 |
| ตัวบ่งชี้สถานะลิงก์ |
สีแดงค้าง - เครือข่ายไม่ได้เชื่อมต่อ สีแดงกะพริบ - กำลังเริ่มต้น/ไม่ได้เชื่อมต่อกับเครือข่าย สีเขียวค้าง - เครือข่ายเชื่อมต่ออยู่ |
| ตัวบ่งชี้ลิงก์ RSSI |
สีเขียวค้าง - คุณภาพลิงก์ดีเยี่ยม สีน้ำเงินค้าง - คุณภาพลิงก์ดี สีเหลืองค้าง - คุณภาพลิงก์ปานกลาง สีม่วงค้าง - คุณภาพลิงก์แย่ลงเล็กน้อย สีแดงค้าง - คุณภาพลิงก์ไม่ดีหรือลิงก์ดับ |
|
อินเทอร์เฟซการจัดการ/ อินเทอร์เฟซควบคุม |
การจัดการเครือข่ายบนเว็บ/GUI, API สำหรับอินเทอร์เฟซการพัฒนาทุติยภูมิ/SNMP |
โทโพโลยีเครือข่าย Star I โทโพโลยีเครือข่าย Star II โทโพโลยีเครือข่าย Star III
